12 núcleos, 24 núcleos ou 48 núcleos? Como determinar a capacidade de uma caixa terminal de fibra óptica?

Para determinar a capacidade ideal para um Caixa terminal de fibra óptica (FOTB) , você deve corresponder à contagem de fibras - seja 12 núcleos, 24 núcleos ou 48 núcleos —à sua densidade atual de assinantes ativos, permitindo ao mesmo tempo um Margem de crescimento de 20-30% para expansão futura. Um escolha da capacidade certa evita despesas de capital iniciais elevadas resultantes do excesso de provisionamento e evita os estrangulamentos técnicos do subprovisionamento.

Compreendendo a capacidade da caixa terminal de fibra óptica

Capacidade da caixa terminal de fibra óptica refere-se ao número máximo de núcleos de fibra que a unidade pode terminar, unir e distribuir aos usuários finais. Esse limite físico é definido pelo número de portas do adaptador (SC, LC ou FC) e pelo espaço interno disponível para beejas de emenda e gerenciamento de cabos.

Em moderno FTTH (fibra para casa) and FTTB (Fibra para o Edifício) Em implantações, a caixa de terminais atua como ponte entre o cabo de distribuição e os cabos drop que levam às instalações do cliente. Um Caixa terminal de fibra óptica de 12 núcleos é normalmente usado para pequenos aglomerados residenciais, enquanto Modelos de 48 núcleos são padrão para blocos de apartamentos de alta densidade ou centros comerciais. A capacidade escolhida determina a escalabilidade e a eficiência de manutenção da sua rede.

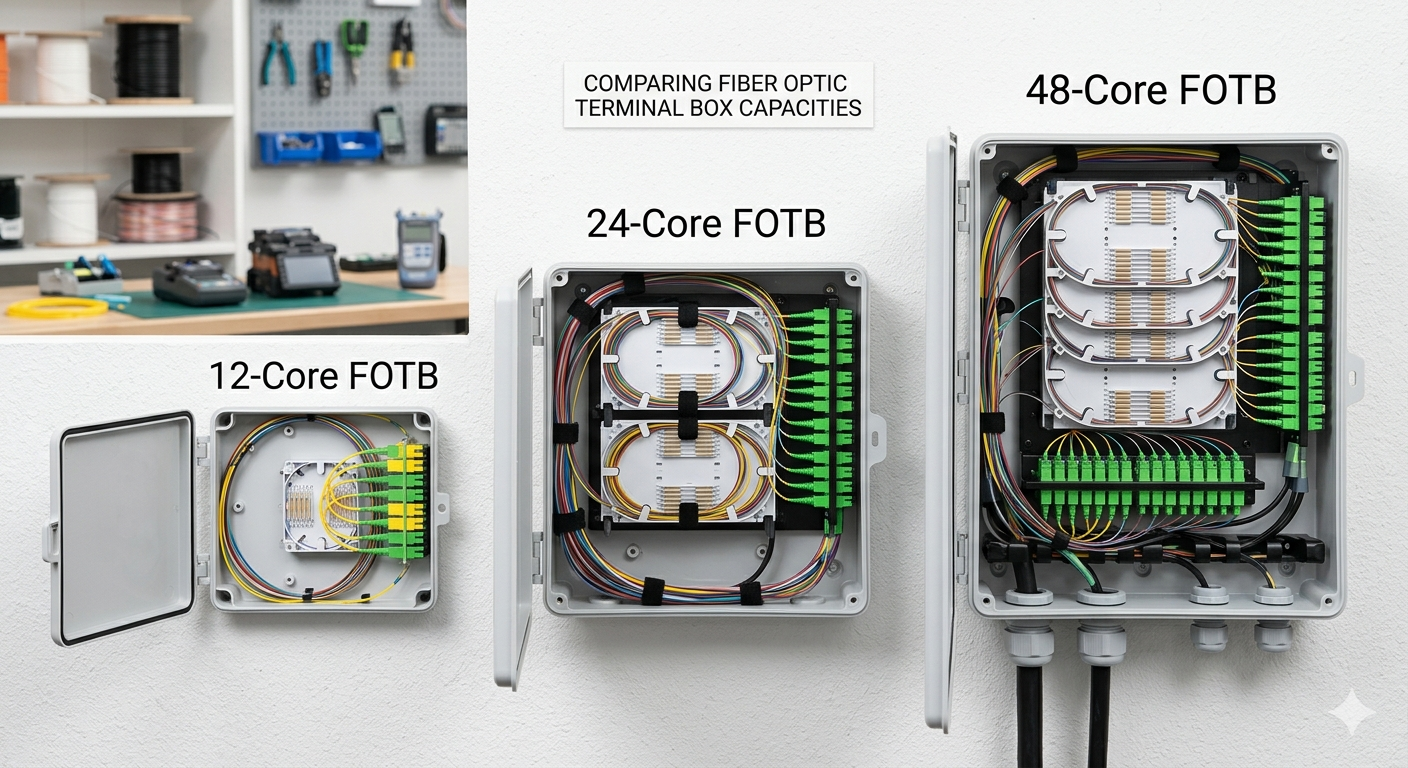

12 núcleos x 24 núcleos x 48 núcleos: uma análise comparativa

A principal diferença entre essas capacidades está em densidade portuária e pegada espacial , o que impacta diretamente no custo de implantação por assinante. A seleção entre essas opções requer um equilíbrio entre as restrições espaciais e a taxa de utilização prevista dos seus serviços de fibra.

Fatores-chave na determinação da capacidade da caixa terminal de fibra óptica

Densidade de assinantes é a métrica mais crítica ao calcular a capacidade necessária para sua caixa de terminais. Você deve realizar uma pesquisa no local para identificar o número total de residências ou escritórios em um raio de 50 metros do ponto de instalação proposto.

1. Taxas de assinatura atuais e futuras

Sempre instale 25% mais capacidade do que seus atuais "leads quentes" sugerem para levar em conta o crescimento orgânico da rede. Se você tem 10 clientes interessados hoje, um Caixa terminal de fibra óptica de 12 núcleos pode parecer suficiente, mas não deixa margem para erros ou para futuros vizinhos se inscreverem. Neste cenário, um Caixa de 24 núcleos fornece um buffer muito mais seguro.

2. Tipo de conectores de fibra (SC vs. LC)

Usando Adaptadores LC Duplex pode efetivamente dobrar a capacidade de uma caixa de terminais padrão em comparação com Adaptadores SC . Se o seu espaço de instalação física for limitado (por exemplo, um armário de utilidades apertado), você poderá obter densidade de 48 núcleos em uma caixa de 24 núcleos mudando para conectores LC.

3. Arquitetura de rede (P2P vs. PON)

Rede Óptica Passiva (PON) arquiteturas geralmente usam divisores dentro do Caixa terminal de fibra óptica , o que altera significativamente a necessidade de espaço interno. Se você estiver colocando um divisor PLC 1:16 dentro da caixa, um Caixa de 24 núcleos é o tamanho mínimo recomendado para gerenciar a fibra de entrada, o módulo divisor e os 16 cabos drop de saída sem exceder o raio de curvatura da fibra .

Por que a caixa terminal de fibra óptica de 24 núcleos é o “ponto ideal”

O Capacidade de 24 núcleos oferece o melhor equilíbrio entre custo de hardware e versatilidade de instalação para ambientes suburbanos e urbanos. É grande o suficiente para abrigar divisores e proporcionar um potencial de crescimento significativo, mas pequeno o suficiente para ser montado em postes sem resistência excessiva ao vento.

• Eficiência de custos: O price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Simplicidade Operacional: Os técnicos podem padronizar um tipo de caixa para a maioria dos blocos residenciais, reduzindo a necessidade de estoque variado de peças de reposição.
• Flexibilidade de divisão: A Caixa de 24 núcleos pode acomodar facilmente dois divisores 1:8 ou um divisor 1:16 com amplo espaço para folga de cabo.

Desafios técnicos de caixas de alta capacidade (48 núcleos e superiores)

Gerenciamento de cabos torna-se exponencialmente mais difícil à medida que a contagem de fibras aumenta para 48 núcleos e além. Roteamento inadequado em alta densidade Caixa terminal de fibra óptica leva a perdas de macroflexão, que podem degradar o sinal para dezenas de clientes simultaneamente.

Ao implantar Caixas de 48 núcleos , certifique-se de que a unidade apresente:

• Bandejas de emenda independentes: Pelo menos quatro bandejas separadas para isolar diferentes feixes de fibras.
• Sistemas de rotulagem transparentes: Cartões de identificação integrados para cada porta para evitar erros técnicos durante a manutenção.
• Prensa-cabos robustos: O ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the Classificação à prova d'água IP65 ou IP67 .

Cenário do mundo real: escolha da capacidade para um apartamento de 30 unidades

Para um edifício com 30 unidades residenciais, Caixa terminal de fibra óptica de 48 núcleos é a única escolha lógica para garantir 100% de disponibilidade do serviço e à prova de futuro. Enquanto um Caixa de 24 núcleos for mais barato, deixaria 6 unidades sem possibilidade de manutenção, necessitando posteriormente de uma instalação secundária que custaria o triplo da economia inicial.

Perguntas frequentes (FAQ)

Posso atualizar uma caixa de 12 núcleos para uma caixa de 24 núcleos posteriormente?

Não, Capacidade da caixa terminal de fibra óptica geralmente é fixado pelo chassi físico e pelo painel adaptador. A atualização requer a substituição de toda a caixa e a emenda de todas as conexões existentes, o que causa um tempo de inatividade significativo do serviço. É sempre melhor superprovisionar um pouco desde o início.

A contagem de fibras afeta a classificação IP da caixa?

Indiretamente, sim. Como o contagem de núcleos aumenta , o número de portas de saída para cabos drop aumenta. Se o Caixa terminal de fibra óptica não foi projetada com vedações de alta qualidade para 48 cabos individuais, ela é mais propensa à entrada de umidade do que uma caixa menor de 12 núcleos com menos aberturas.

Qual é o impacto do uso de conectores LC em uma caixa de 48 núcleos?

Usando Conectores LC Duplex permite atingir 48 núcleos em um espaço físico normalmente reservado para 24 conectores SC. Esta é uma solução de "Alta Densidade" ideal para data centers ou salas de telecomunicações lotadas onde o espaço na parede é escasso.

Lista de verificação final para selecionar sua caixa terminal de fibra óptica

Antes de finalizar sua compra, use esta lista de verificação para garantir o Capacidade da caixa terminal de fibra óptica corresponde perfeitamente aos requisitos do seu projeto:

• Total de assinantes potenciais: Conte todos os pontos de conexão possíveis.
• Buffer de expansão: Adicione 20% à sua contagem total.
• Requisitos do divisor: Certifique-se de que a caixa tenha slots dedicados para divisores PLC se estiver usando PON.
• Meio Ambiente: Escolha caixas com classificação externa (IP65) para montagem em poste ou parede.
• Tipo de fibra: Combine os rabichos internos (G.652D ou G.657A) com o seu cabo de distribuição.

Resumo: Determinando Capacidade da caixa terminal de fibra óptica é um compromisso entre custo e preparação para o futuro. Enquanto Caixas de 12 núcleos atender às necessidades rurais e Caixas de 48 núcleos lidar com a densidade urbana, o Caixa terminal de fibra óptica de 24 núcleos continua sendo o padrão da indústria para a maioria das implantações de FTTH devido à sua flexibilidade e gerenciamento eficiente de cabos.
