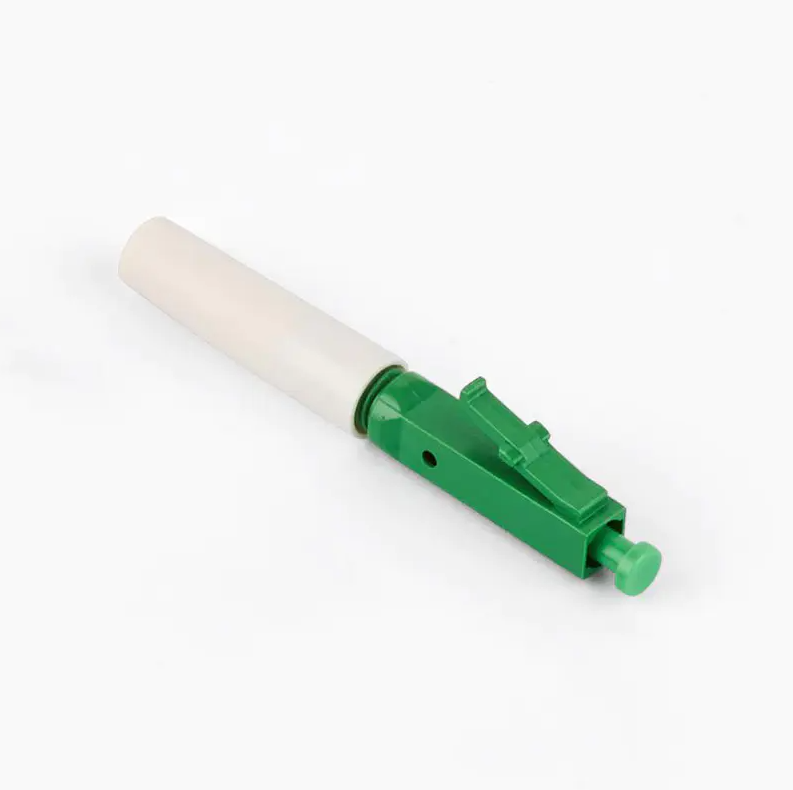

No cabeamento de rede de fibra óptica moderno, o conector rápido de fibra óptica LC tornou-se um componente central no FTTH (Fiber to the Home) e na construção de data centers devido ao seu tamanho pequeno, baixa perda e facilidade de operação. Ele permite a emenda a frio no local com ferramentas simples, eliminando a necessidade de equipamentos complexos de emenda por fusão e melhorando significativamente a eficiência da construção.
I. Preparação: Ferramentas e Materiais Necessários
Antes de iniciar a instalação, certifique-se de possuir as seguintes ferramentas profissionais para garantir a qualidade da conexão:
- Componentes do conector rápido de fibra óptica LC
- Alicate decapador de fibra óptica (alicate Miller)
- Stripper de comprimento de fibra óptica
- Cutelo de fibra óptica de alta precisão
- Toalhetes sem fiapos e álcool de alta pureza
- Localizador visual de falhas (caneta de luz vermelha)
II. Etapas de instalação do conector rápido de fibra óptica LC
1. Insira a tampa traseira
Primeiro, insira a tampa traseira do conector rápido de fibra óptica LC na fibra com antecedência. Este é o passo mais fácil de esquecer; se tentar instalá-lo após processar a fibra, terá que refazer o processo.
2. Retire o revestimento de fibra
Use o alicate para remover a capa externa e o revestimento interno da fibra. Geralmente é recomendado um comprimento de decapagem de 40 mm a 50 mm. Aplique pressão uniforme durante este processo para evitar danificar a superfície da fibra de vidro.
3. Limpe a fibra
Use um pano sem fiapos umedecido em álcool para limpar a fibra exposta. Esta etapa é crucial, pois qualquer pequena partícula de poeira aumentará a perda de inserção do conector de fibra óptica.
4. Divida a fibra
Coloque a fibra limpa no removedor de comprimento e corte-a de acordo com as especificações exigidas pelo conector rápido de fibra óptica LC (geralmente é necessário um comprimento de fibra nua de 10 mm a 12 mm). Use um cutelo de alta precisão para garantir uma face final plana.
5. Insira e bloqueie
Insira cuidadosamente a fibra preparada no corpo do conector. Quando você observa uma ligeira curvatura ("micro-curvatura") na fibra dentro do conector, isso indica que a fibra fez contato total com o núcleo de fibra pré-incorporado. Neste ponto, pressione o interruptor de travamento para prender a fibra e apertar a tampa traseira.
6. Teste de desempenho
Após a instalação, recomenda-se realizar um teste preliminar com caneta de luz vermelha. Se não houver vazamento de luz óbvio no conector, isso indica uma emenda a frio bem-sucedida.
III. Dicas para melhorar o desempenho dos conectores rápidos de fibra óptica LC
Para garantir a estabilidade a longo prazo da rede de fibra óptica, deve-se observar o seguinte ao usar Conectores rápidos de fibra óptica LC :
Proteção final: Antes da inserção, não permita que a extremidade da fibra entre em contato com qualquer objeto.
Ambiente limpo: Opere em um ambiente livre de poeira tanto quanto possível para evitar que a contaminação ambiental afete a transmissão do sinal.
Uso repetido: Embora a maioria Conectores rápidos de fibra óptica LC suportar múltiplas conexões, desmontagens e remontagens frequentes aumentarão as perdas. Recomenda-se completar a conexão de uma só vez, sempre que possível.
Dominar o método de instalação correto de Conectores rápidos de fibra óptica LC pode não apenas reduzir os custos de construção, mas também garantir efetivamente a estabilidade da largura de banda da rede. Com a popularização da tecnologia de comunicação de fibra óptica, esta solução eficiente de emenda a frio está se tornando a tendência dominante na indústria.
