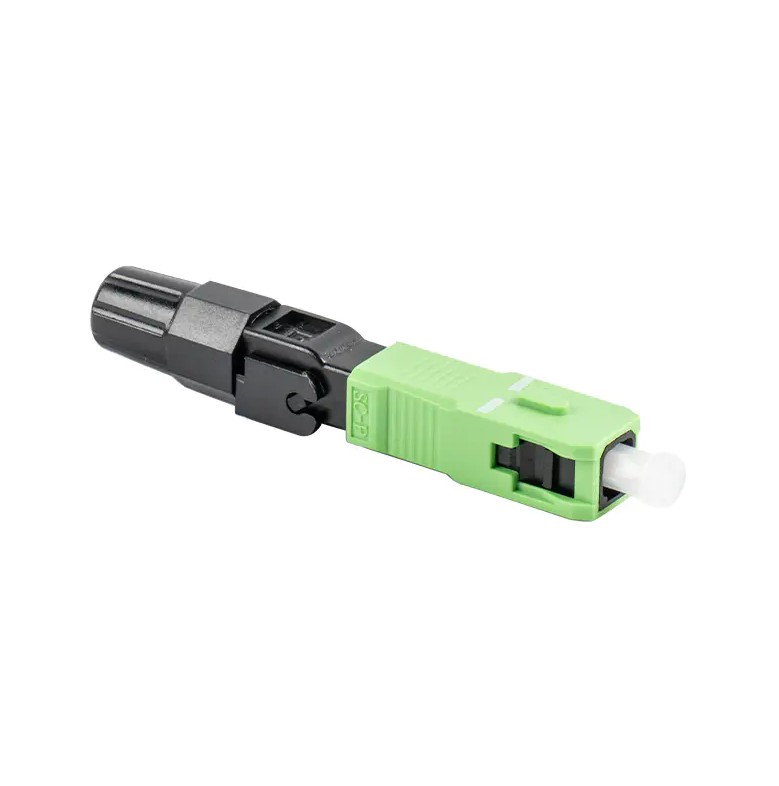

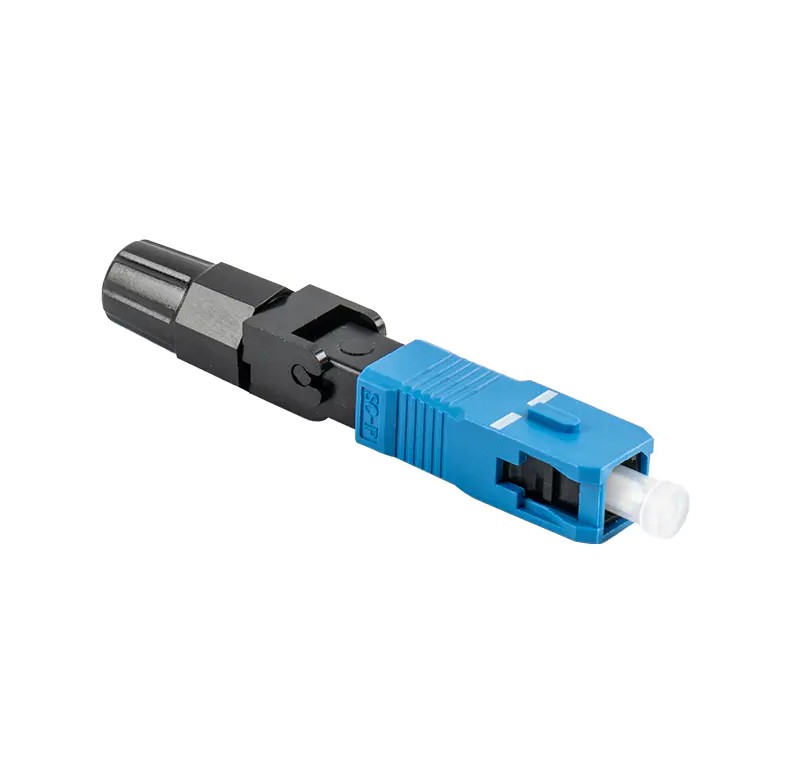

O Conector rápido de fibra óptica série SC é um conector de fibra óptica que alcança mecanicamente conexões rápidas de fibra e é projetado para emenda de cabos de fibra óptica em campo. Normalmente apresenta uma pinça pré-polida e um mecanismo de emenda mecânica, permitindo uma emenda de fibra rápida e confiável.
Desenvolvido pela NTT Corporation of Japan, o conector SC é um conector de fibra óptica retangular usado para conexões removíveis entre fibras. Sua estrutura básica é composta por ponteira e luva de acoplamento, cujas dimensões são iguais às do conector FC, mas o mecanismo de fixação utiliza mecanismo plug-and-latch, eliminando a necessidade de rotação.
O SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
O Importance of Fiber Optic Connectors in Modern Communication Networks
Os conectores de fibra óptica são um componente essencial das redes de comunicação modernas. Eles conectam, protegem e protegem fibras ópticas em sistemas de comunicação de fibra óptica, estabelecendo as bases para transmissão de dados de alta velocidade, alta capacidade e longa distância. Com o rápido desenvolvimento da tecnologia da informação, a gama de aplicações dos conectores de fibra óptica continua a se expandir e sua importância está crescendo.
1. O papel central da conexão e proteção da fibra óptica
O primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Apoio à demanda de transmissão de dados em alta velocidade
Com o desenvolvimento de tecnologias emergentes como 5G, Internet das Coisas (IoT), computação em nuvem e inteligência artificial, a procura por taxas de transmissão de dados e largura de banda está a aumentar. Como componente central dos sistemas de comunicação de fibra óptica, os conectores de fibra óptica devem possuir alta largura de banda, baixa latência e alta confiabilidade. Por exemplo, o conector rápido de fibra óptica da série SC utiliza emenda de fusão mecânica, eliminando a necessidade de calor ou adesivos para obter conexões de fibra rápidas e confiáveis. Eles são ideais para cenários de acesso de alta velocidade, como FTTH (fibra para casa).
3. Adaptável a vários cenários de aplicação
Os conectores de fibra óptica são amplamente utilizados em vários ambientes de redes de comunicação, incluindo, mas não se limitando a:
Data centers e redes empresariais: nos data centers, os conectores de fibra óptica são usados para transmissão de dados em alta velocidade entre servidores, switches, roteadores e outros dispositivos e são essenciais para a construção de arquiteturas de rede de alto desempenho.
Redes de Telecomunicações: Nas redes de backbone de operadoras e de áreas metropolitanas, os conectores de fibra óptica conectam cabos ópticos, equipamentos terminais ópticos e equipamentos de transmissão óptica, fornecendo a base para comunicações de alta capacidade e longa distância.
Fiber-to-the-Home (FTTH): No acesso doméstico de banda larga, os conectores de fibra óptica conectam cabos ópticos ao equipamento terminal do usuário, desempenhando um papel crucial na obtenção de acesso gigabit e até 10G.
Sistemas de Vigilância e Segurança: Na vigilância por vídeo, gerenciamento de tráfego, monitoramento de energia e outros campos, os conectores de fibra óptica são usados para construir redes de transmissão de vídeo de alta definição e em tempo real.
Automação Industrial e Fabricação Inteligente: No controle industrial, robótica, fábricas inteligentes e outros campos, os conectores de fibra óptica são usados para construir redes Ethernet industriais altamente confiáveis e sistemas de controle em tempo real.
4. Melhorando a confiabilidade e a capacidade de manutenção dos sistemas de comunicação
O design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Promover o desenvolvimento contínuo da tecnologia de comunicação
O continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Conformidade com padrões internacionais e especificações do setor
Para garantir a compatibilidade e interoperabilidade dos conectores de fibra óptica, uma série de padrões internacionais relevantes foram estabelecidos, como TIA/EIA-604-3, IEC 61754 e GB/T 17650. Esses padrões definem claramente as dimensões, o desempenho e os métodos de teste dos conectores de fibra óptica, garantindo a compatibilidade entre produtos de diferentes fabricantes e promovendo o desenvolvimento saudável da indústria de comunicação por fibra óptica.
Comparação de conectores SC com outros tipos de conectores (como LC, FC e ST)
Os conectores SC diferem significativamente de outros tipos de conectores (como LC, FC e ST) em termos de estrutura, desempenho e cenários de aplicação. A seguir está uma comparação detalhada:
1. Estrutura e Aparência
Conectores SC: O invólucro é retangular, conectável e apresenta um design de encaixe. Eles são relativamente grandes, com aproximadamente 28 mm de comprimento e 15 mm de largura, e geralmente são azuis ou cinza.
Conectores LC: Menores que os conectores SC, o conector LC é um retângulo compacto, com aproximadamente 15 mm de comprimento e 8 mm de largura, e normalmente é amarelo. Usando um mecanismo de trava de tomada modular (RJ), o conector LC se conecta de forma semelhante ao conector SC, mas é mais compacto.
Conectores FC: De aparência redonda, com conexão roscada, aproximadamente 12 mm de diâmetro e 30 mm de comprimento, e geralmente são verdes.
Conectores ST: De aparência redonda, com mecanismo de fixação aparafusado e mecanismo de travamento de meia volta, são adequados para sistemas de fibra multimodo.
2. Características de desempenho
Conector SC: Oferece excelente intercambialidade e repetibilidade, com perda de inserção de até 0,3 dB e perda de retorno superior a 40 dB, tornando-o adequado para conexões e desconexão frequentes.
Conector LC: Compacto, com perda de inserção dentro de 0,25dB e perda de retorno superior a 55dB. Sua operação plug-in push-pull economiza espaço e é adequada para ambientes de cabeamento de alta densidade.
Conector FC: Oferece uma conexão rosqueada segura com perda de inserção em torno de 0,2dB e perda de retorno superior a 50dB, tornando-o adequado para ambientes que exigem alta estabilidade.
Conector ST: Fácil de instalar, mas sujeito a remoção, adequado para ambientes de transmissão de baixa velocidade, como redes de campus e redes de área predial.
3. Cenários de aplicação
Conector SC: Amplamente utilizado na construção de redes de operadoras de telecomunicações, redes de TV a cabo e redes de campus corporativos, como redes de acesso FTTB e FTTH, conectando modems ópticos, divisores e outros equipamentos.
Conector LC: Adequado para conectar servidores e switches em data centers e conectar portas em quadros de distribuição de fibra óptica. É adequado para cenários de cabeamento de alta densidade, como as necessidades de cabeamento de fibra de data centers em expansão.
Conectores FC: Usados para conectar linhas troncais de comunicação de longa distância e equipamentos principais em salas de informática, garantindo transmissão de sinal óptico estável, como em redes de transmissão de fibra óptica intermunicipais de longa distância e equipamentos de comutação central em grandes data centers.
Conectores ST: Comumente utilizados em painéis de conexão de fibra óptica, sua desvantagem é que são propensos a quebrar, danificando os pontos de conexão e afetando a qualidade das comunicações de fibra óptica.
4. Vantagens e Desvantagens
Conectores SC: As vantagens incluem facilidade de operação, preço baixo, fácil conexão e desconexão, flutuação mínima de perda de inserção, alta resistência à compressão e alta densidade de instalação; as desvantagens incluem facilidade de desapego.
Conectores LC: As vantagens incluem tamanho pequeno, adequado para cabeamento de alta densidade e fácil conexão e desconexão push-pull; as desvantagens incluem um processo de fabricação complexo e custo potencialmente mais alto.
Conectores FC: As vantagens incluem uma conexão segura e boa proteção contra poeira, adequados para aplicações que exigem conexões mais apertadas; as desvantagens incluem um processo de instalação relativamente complexo.
Conectores ST: As vantagens incluem facilidade de instalação e adequação para ambientes de transmissão de baixa velocidade; as desvantagens incluem facilidade de desprendimento e inadequação para cabeamento de alta densidade.
