Como escolher um fechamento de emenda de fibra óptica?

A escolha do fechamento de emenda de fibra óptica correto se resume a quatro fatores principais: ambiente de instalação, configuração de entrada de cabo, capacidade de contagem de fibras e método de vedação . Faça tudo certo e você terá um fechamento que protege as emendas por 20 anos. Se errar, a entrada de umidade ou falha mecânica poderá derrubar um segmento inteiro da rede. Este guia detalha cada fator com dados específicos para ajudá-lo a tomar a decisão certa.

O que é um Fechamento de emenda de fibra óptica e por que a escolha é importante?

Um fechamento de emenda de fibra óptica (FOSC) é um invólucro selado que protege as emendas de fibra contra danos ambientais – umidade, poeira, radiação UV, oscilações de temperatura e estresse mecânico. Eles são usados ​​em juntas de cabos, pontos de ramificação e locais de terminação em redes de fibra aéreas e subterrâneas.

Um fechamento incompatível é uma das causas mais comuns de falha na rede de fibra em campo. Por exemplo, usar um fechamento de domo com classificação IP67 em um cofre subterrâneo repetidamente inundado — que requer no mínimo IP68 com submersão de 1 metro por 24 horas — pode resultar em falha completa da emenda dentro de 6 a 18 meses. A especificação correta evita emendas dispendiosas e tempo de inatividade da rede.

Passo 1 – Identifique o Ambiente de Instalação

O ambiente é o critério de seleção mais importante. Ele determina a classificação de proteção de entrada (IP) necessária, o grau do material e o formato do fechamento.

Instalações Aéreas

Os fechos aéreos são montados em postes ou presos a fios mensageiros. Eles precisam resistir Exposição UV, carga de vento e ciclos de temperatura de -40°C a 70°C . Procure caixas de policarbonato ou ABS estabilizadas contra UV e uma classificação mínima IP55. Os fechos horizontais (de topo) são a escolha padrão para antenas devido à sua facilidade de montagem e reentrada.

Subterrâneo/enterrado diretamente

Os fechamentos diretamente enterrados devem ser à prova d’água até pelo menos IP68 — normalmente classificado para submersão de 1 a 3 metros por 24 a 72 horas, dependendo das condições do solo. Fechamentos tipo cúpula com vedação em gel ou termorretrátil são amplamente utilizados aqui. Evite fechamentos apenas com tampas seladas; a reentrada sem danificar a vedação é crítica para manutenção futura.

Abóbadas e bueiros subterrâneos

Bueiros e buracos de mão são o ambiente mais hostil. Esses espaços podem inundar repetidamente, acumular gases e expor os fechamentos à atividade de roedores. Especifique Fechos com classificação IP68 com vedação mecânica (juntas de compressão ou faixas de aço inoxidável) em vez de sistemas à base de gel, que podem degradar-se sob repetidos ciclos de inundação.

Risers internos/de construção

Os fechamentos internos em risers de conduíte ou salas de equipamentos exigem proteção de entrada mais baixa (IP20 ou IP44 geralmente é suficiente), mas podem precisar atender aos padrões de retardamento de fogo, como UL 94 V-0 ou IEC 60332. Fechamentos compactos em linha ou baseados em bandeja são típicos aqui.

Passo 2 – Selecione o tipo de fechamento correto

Os fechamentos de emenda de fibra óptica vêm em três formatos principais. Cada um se adapta a diferentes cenários de implantação:

Fechamentos de cúpula use um projeto de base e cúpula vedado com uma porca de compressão ou anel de fixação. Eles oferecem excelente impermeabilização IP68 e funcionam bem em ambientes com alta umidade. A desvantagem: acessar o interior requer desparafusar a cúpula, o que pode ser complicado em cofres confinados.

Fechamentos horizontais (butt) possuem um invólucro cilíndrico que se divide longitudinalmente, tornando o acesso à bandeja de emenda rápido e fácil. Isso os torna preferidos para implantações aéreas onde os técnicos trabalham em postes com tempo e espaço limitados.

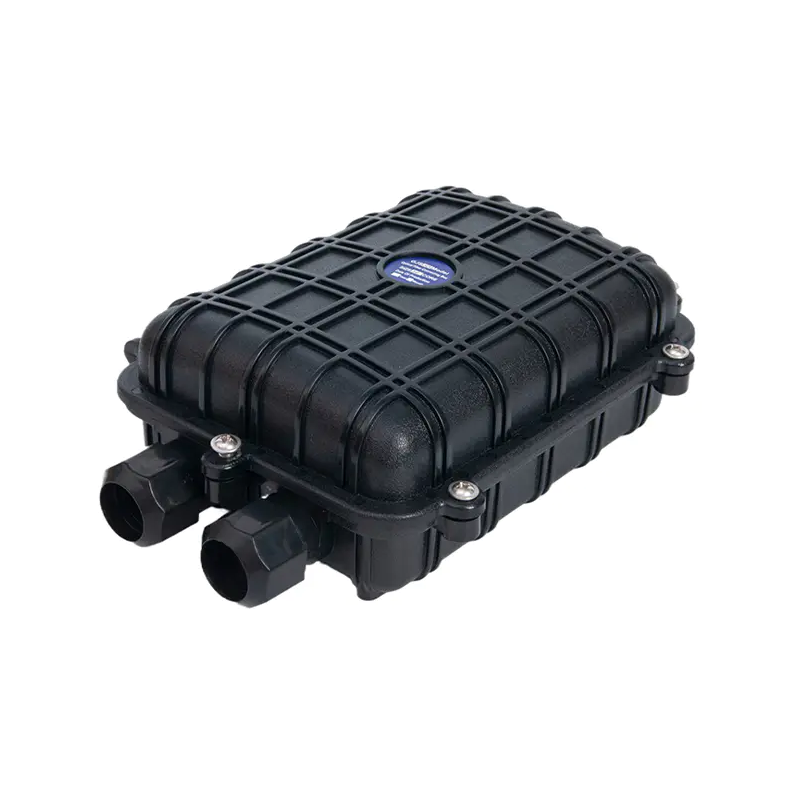

Fechamentos em linha permitem que os cabos passem diretamente por ambas as extremidades, tornando-os ideais para juntas de cabos de médio vão em sistemas de dutos ou risers de edifícios. Eles normalmente oferecem o espaço mais compacto.

Etapa 3 – Determinar a contagem de fibras e a capacidade da bandeja de emenda

Sempre dimensione o fechamento para pelo menos 25–50% mais fibras do que o necessário atualmente . As expansões de rede são comuns, e reabrir uma tampa enterrada para trocar por uma unidade maior é caro e perturbador.

Principais métricas de capacidade a serem verificadas:

• Número de bandejas de emenda: Cada bandeja padrão comporta de 12 a 24 emendas (de fusão ou mecânicas). Um ponto de emenda de 48 fibras precisa de no mínimo 2–4 bandejas.
• Portas de cabo: Conte o número de cabos que entram e saem. Um ponto de ramificação com 1 alimentador e 4 cabos de distribuição necessita de pelo menos 5 portas. A maioria dos fechamentos de domo oferece de 3 a 6 portas; fechamentos horizontais podem ter 8 ou mais.
• Altura de empilhamento da bandeja: Especialmente em fechamentos de cúpula, a altura interna da pilha de bandejas limita quantas bandejas cabem – normalmente de 6 a 12 bandejas em uma unidade de cúpula padrão.

Para pontos de distribuição FTTH (fiber to the home), os fechamentos que lidam com 48 a 96 fibras com 4 a 6 portas são típicos. Para cabos backbone ou alimentadores, a capacidade de 144 a 576 fibras com 8 a 12 portas é mais comum.

Passo 4 – Avalie o Método de Vedação

O sistema de vedação determina o nível de proteção contra entrada e a facilidade de reentrada do fechamento no futuro. Os três métodos principais são:

Selagem em Gel

A vedação de gel (ou graxa) preenche as portas de entrada do cabo com um composto semissólido que se adapta aos formatos irregulares dos cabos. Ele fornece desempenho IP68 confiável e é fácil de instalar. No entanto, o gel pode secar ou atrair detritos com o tempo, e a reentrada requer limpeza, o que aumenta o tempo de manutenção. Mais adequado para implantações permanentes ou de baixa reentrada .

Vedação Mecânica/Compressão

Juntas de compressão e ilhós de borracha vedam as portas dos cabos quando apertados com parafusos ou anéis de fixação. Estes permitem reentrada sem ferramentas ou com baixo esforço e não deixe resíduos. São ideais para cofres e bueiros onde o fecho pode ser acedido várias vezes por ano. Classificado até IP68 quando instalado corretamente.

Vedação termorretrátil

O tubo termorretrátil com revestimento adesivo é aplicado sobre as entradas dos cabos com uma pistola de ar quente. Uma vez aplicado, cria uma vedação permanente e altamente confiável. A compensação é que a reentrada requer o corte do tubo retrátil , tornando-o adequado apenas para pontos de emenda que raramente — ou nunca — serão revisitados. Frequentemente usado para aplicações submarinas ou de infraestrutura crítica onde a hermeticidade a longo prazo é a principal prioridade.

Passo 5 – Verifique a compatibilidade do cabo e o diâmetro de entrada

Nem todos os fechamentos aceitam todos os tipos de cabos. Antes de comprar, verifique o seguinte:

• Faixa de diâmetro externo do cabo: A maioria das caixas aceita cabos de 5 mm a 25 mm, mas algumas caixas dome suportam apenas cabos de até 16 mm. Os cabos blindados geralmente têm diâmetros maiores e exigem kits de portas específicos.
• Tipo de cabo: Cabos drop planos, cabos de tubos soltos redondos e cabos planos têm requisitos de entrada diferentes. Confirme se o fechamento suporta a geometria específica do cabo.
• Ancoragem de membro de força: Cabos blindados ou autoportantes precisam de âncoras de reforço dentro da tampa para evitar que a tensão atinja as bandejas de emenda. Certifique-se de que o fecho tenha ferragens de ancoragem compatíveis.

Passo 6 – Verifique a conformidade com os padrões

Fechamentos respeitáveis são testados de acordo com padrões reconhecidos internacionalmente. Ao avaliar um produto, procure a conformidade com:

Um fechamento que liste a conformidade com IP68 sem referência à metodologia de teste IEC 60529 deve ser tratado com cautela. Sempre solicite relatórios de teste de terceiros de fornecedores para implantações críticas.

Erros comuns a serem evitados ao selecionar um fechamento de emenda de fibra

• Subestimando o crescimento da fibra: Uma tampa dimensionada exatamente para a contagem atual de fibras exigirá uma substituição dispendiosa à medida que a capacidade se expande. Sempre planeje pelo menos 50% de espaço livre.
• Ignorando a frequência de reentrada: Se um ponto de emenda for acessado trimestralmente para manutenção ou novas quedas, um fechamento selado a quente será impraticável. Combine o método de vedação com seu modelo operacional.
• Escolhendo IP67 para cofres inundados: IP67 cobre submersão de 30 minutos a 1 metro. Muitas abóbadas subterrâneas sofrem inundações sustentadas muito além disso. IP68 com classificações específicas de profundidade e duração não é negociável nessas condições.
• Com vista para o gerenciamento do raio de curvatura: Os cabos de fibra têm um raio de curvatura mínimo (normalmente 20× o diâmetro do cabo para instalação, 10× para longo prazo). Fechamentos com guias de roteamento internas inadequadas causam perdas por microcurvaturas e eventual falha da fibra.
• Ignorando kits de vedação de campo: Muitos fechamentos exigem kits de vedação de portas instaláveis em campo para portas não utilizadas. Deixar portas abertas — até mesmo limitadas — pode comprometer a classificação IP ao longo do tempo em ambientes hostis.

Lista de verificação de seleção rápida

Use esta lista de verificação antes de finalizar um fechamento de emenda de fibra óptica comprar:

1. Confirme o ambiente de instalação: duto aéreo, subterrâneo, enterrado diretamente, cofre ou interno
2. Determine a classificação IP necessária: IP55 (aéreo) / IP67 (submersão ocasional) / IP68 (submersão contínua)
3. Conte o total de fibras hoje e adicione 50% para crescimento – selecione um fechamento que atenda ou exceda esse número
4. Contar entradas de cabos (portas) necessárias, incluindo peças sobressalentes para cabos futuros
5. Meça os diâmetros externos dos cabos e confirme a compatibilidade com a linha de kits de portas da tampa
6. Selecione o tipo de vedação: gel (permanente), mecânica/compressão (reentrada frequente) ou termorretrátil (muito permanente)
7. Verifique a conformidade com IEC 60529 e padrões regionais relevantes (GR-771, EN 50411)
8. Confirme se as guias internas do raio de curvatura atendem às especificações do seu cabo
9. Verifique se as âncoras dos membros de resistência estão incluídas para cabos blindados ou autoportantes
10. Solicite relatórios de teste de terceiros para classificação IP e desempenho ambiental
