Qual é a diferença entre os patch cords OM3 e OM4?

A principal diferença entre os patch couds OM3 e OM4 está na largura de banda e na distância de transmissão: o OM4 oferece uma largura de banda modal efetiva (EMB) de 4.700 MHz·km – mais que o dobro dos 2.000 MHz·km do OM3 – e suporta Ethernet 100G em 150 metrosetrosetrosetrosetros, em comparação com apenas 100 metrosetrosetrosetrosetrosetrosetros do OM3. Ambos são tipos de fibra multimodo que compartilham a mesma estrutura de núcleo/revestimento de 50/125 μm, mas o OM4 usa um processo de fabricação de fibra mais refinado, tornando-o a escolha preferida para data centers de alta densidade e ambientes de rede com uso intensivo de largura de banda.

Cabo de conexão OM3 vs OM4 : Principais especificações técnicas

Compreender as diferenças técnicas entre OM3 e OM4 é a base para tomar a decisão correta de cabeamento. A tabela abaixo resume os parâmetros mais importantes lado a lado.

Por que o OM4 oferece maior largura de banda e maior alcance?

A vantagem de desempenho do OM4 decorre de um perfil de refração de índice graduado mais preciso no núcleo da fibra. Essa tolerância de fabricação mais restrita reduz o atraso do modo diferencial (DMD), o que significa que os pulsos de luz se espalham menos à medida que viajam, o que se traduz diretamente em maior largura de banda modal e menor distorção de sinal em distâncias mais longas.

Em termos práticos:

• OM3 fornece um EMB de 2.000 MHz·km , suficiente para aplicações 10G e 40G em distâncias moderadas;
• OM4 atinge 4700 MHz·km — 2,35× maior — permitindo transmissão confiável de 100G com óptica paralela, como transceptores QSFP e QSFP28;
• Nas velocidades de 40G e 100G, o OM4 oferece mais 50 metros de alcance acima do OM3, o que é significativo em layouts de grandes data centers.

Essa diferença é especialmente perceptível quando combinada com fontes de luz VCSEL (Laser emissor de superfície de cavidade vertical), que são altamente sensíveis à largura de banda modal da fibra que acionam.

Como identificar Cabo de conexão OM3 vs OM4s Visualmente

A identificação correta dos patch cords OM3 e OM4 em campo evita incompatibilidades dispendiosas. Os dois tipos podem ser distinguidos pela cor da capa e pela etiqueta.

Cor da jaqueta

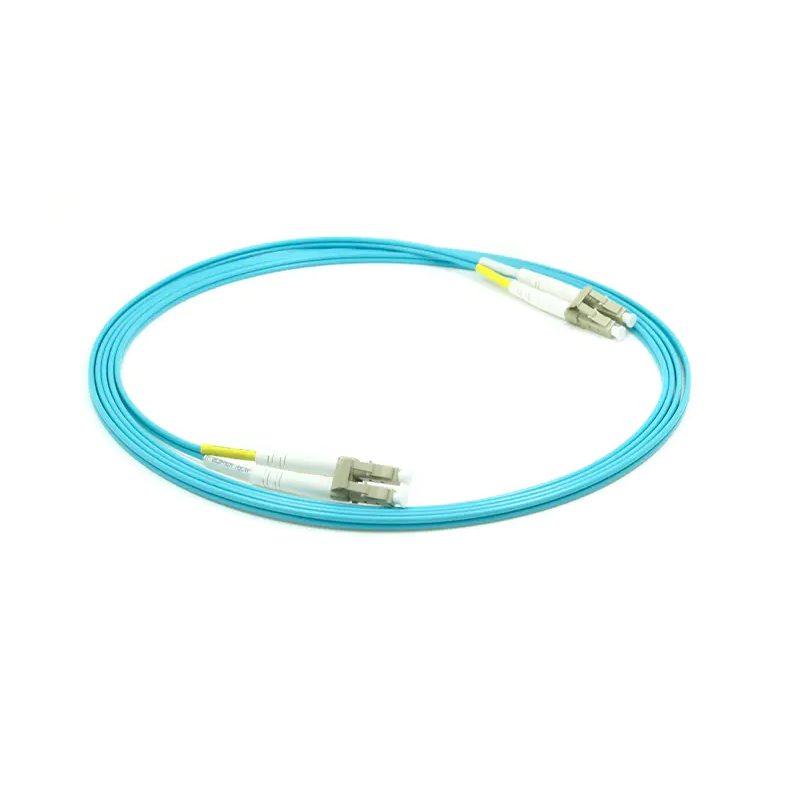

• OM3: Aqua (azul esverdeado claro) — a cor padrão conforme TIA-568;
• OM4: Erika Violet (roxo claro) — recomendado pela IEC 60793-2-10; entretanto, alguns cabos OM4 também usam jaquetas Aqua, portanto a cor por si só nem sempre é definitiva.

Rotulagem e Marcações de Impressão

Patch cords confiáveis ​​terão "OM3" ou "OM4" impresso diretamente na capa ou na capa do conector, geralmente acompanhado de "50/125" ou uma designação de largura de banda como "OM4 4700". Verifique sempre a marcação impressa em vez de depender apenas da cor da jaqueta, principalmente ao adquirir de diversas fontes.

Os patch cords OM3 e OM4 podem ser misturados?

Fisicamente, sim – ambos os tipos usam as mesmas dimensões de 50/125 μm, então seus conectores são totalmente compatíveis e podem ser acoplados entre si . No entanto, misturá-los em um único link degrada o desempenho do segmento de fibra de classificação mais baixa (o princípio do link mais fraco).

Por exemplo, em um link 40G:

• Um link totalmente OM4 suporta até 150 metros ;
• A mistura dos segmentos OM3 e OM4 reduz a distância máxima efetiva para Limite de 100 metros do OM3 ;
• A mixagem frequente também pode introduzir perda de inserção adicional devido à incompatibilidade de modo no ponto de emenda, aumentando as taxas de erro de bit.

Como prática recomendada, use um grau de fibra consistente em cada link individual . Isto é especialmente crítico em 100G e acima, onde qualquer perda de margem no orçamento do link se torna muito mais difícil de tolerar.

Distância máxima de transmissão por velocidade da rede

Quando escolher OM3 e quando escolher OM4

A escolha certa depende dos seus requisitos atuais de velocidade, comprimento dos cabos e roteiro de atualização.

Escolha OM3 quando:

• Sua rede opera em 10G com percursos inferiores a 300 metros ;
• Você está gerenciando uma rede corporativa de pequeno a médio porte ou uma LAN de campus com distâncias curtas entre racks;
• Não há necessidade previsível de migrar para além dos 40G no curto prazo;
• Você está substituindo patch cords em uma infraestrutura OM3 existente para manter a consistência.

Escolha OM4 quando:

• Você está implantando Links de 40G, 100G ou de velocidade superior com corridas próximas ou superiores a 100 metros;
• Você está construindo ou expandindo um grande data center com arquitetura Spine-Leaf de alta densidade;
• Seu roteiro de infraestrutura inclui uma migração para 400G nos próximos 5 a 10 anos;
• Você está usando óptica paralela (interfaces MPO/MTP) para cabeamento de backbone estruturado.

Vale ressaltar que para 400G e além , a indústria está adotando cada vez mais a fibra multimodo de banda larga OM5, que suporta Short Wavelength Division Multiplexing (SWDM) para aumentar drasticamente a capacidade do link. No entanto, o OM4 continua sendo o ponto ideal prático para as atuais implantações de 100G.

Tipos de conectores e seu impacto no desempenho do OM3/OM4

Independentemente de você escolher OM3 ou OM4, o tipo de conector e a qualidade da face final são igualmente importantes para o desempenho geral do link. Os conectores comuns de patch cord de fibra multimodo incluem:

• LC Duplex : O tipo mais amplamente utilizado para transceptores SFP/SFP/QSFP em aplicações de 1G a 100G; fator de forma compacto;
• Duplex SC : Comum em redes corporativas tradicionais e redes de área de armazenamento;
• MPO/MTP : Usado para transmissão paralela 40G/100G/400G, agrupando 8, 12 ou 24 fibras em um único conector — essencial para cabeamento de backbone de data center de alta densidade;
• ST : Um conector tipo baioneta ainda encontrado em equipamentos de rede legados.

Para estilo de polimento, patch cords multimodo normalmente usam PC (contato físico) or UPC (Contato Ultra Físico) acabamentos de extremidade, com perda de inserção típica ≤ 0,3 dB. Evite conectar conectores UPC multimodo a conectores APC (Contato Físico Angular) — a diferença de ângulo de 8° causa retrorreflexão significativa e perda de sinal, mesmo que eles possam se encaixar fisicamente.

Compatibilidade com versões anteriores e valor de investimento a longo prazo

OM4 é totalmente compatível com equipamentos OM3. Um patch cord OM4 pode ser conectado diretamente em qualquer porta ou transceptor originalmente projetado para OM3 sem qualquer conflito físico. Isso significa que a atualização para o OM4 não requer a substituição do hardware existente.

Do ponto de vista do custo total de propriedade, a implantação do OM4 em novas instalações oferece maior vida útil:

• Quando uma rede 10G é posteriormente atualizada para 100G, O cabeamento OM4 pode permanecer no lugar sem puxar novamente a fibra;
• As execuções de OM3 que se aproximam do limite de 100 metros em 100G deixam pouco espaço para expansão futura, forçando potencialmente um projeto caro de re-cabeamento;
• Para data centers que planejam crescimento contínuo de capacidade em um horizonte de 5 a 10 anos, o OM4 é a escolha economicamente mais sólida no longo prazo.

Resumo: OM3 ou OM4 – Qual você deve escolher?

A decisão se resume a três critérios simples:

• Se a sua velocidade atual for 10G e os cabos estão abaixo de 300 metros , OM3 atende totalmente às suas necessidades;
• Se você estiver correndo 40G ou 100G, ou distâncias superiores a 100 metros , OM4 é a escolha certa;
• Para novas construções de data center ou qualquer rede com um caminho de atualização claro , a implantação do OM4 desde o início evita custos futuros de re-cabeamento.

A diferença fundamental entre OM3 e OM4 não está em sua estrutura física – ambas são fibras multimodo de índice graduado de 50/125 μm – mas na precisão de fabricação e na largura de banda alcançável. OM4 é uma atualização de desempenho em relação ao OM3, não uma substituição de uma tecnologia diferente. Na aplicação certa, ambas são soluções de fibra multimodo confiáveis ​​e compatíveis com os padrões.
