Instalar um conector rápido de fibra óptica é uma habilidade fundamental para Fiber to the Home (FTTH) e manutenção no local. Simplificando, o processo de instalação envolve quatro etapas principais: decapagem e limpeza da fibra, clivagem da fibra, inserção e fixação e, finalmente, travamento do invólucro. Essa tecnologia de emenda a frio elimina a necessidade de emendadores de fusão caros, permitindo conexões de alta qualidade em minutos usando apenas simples descascadores e cortadores de fio.
O que é um conector rápido de fibra óptica?

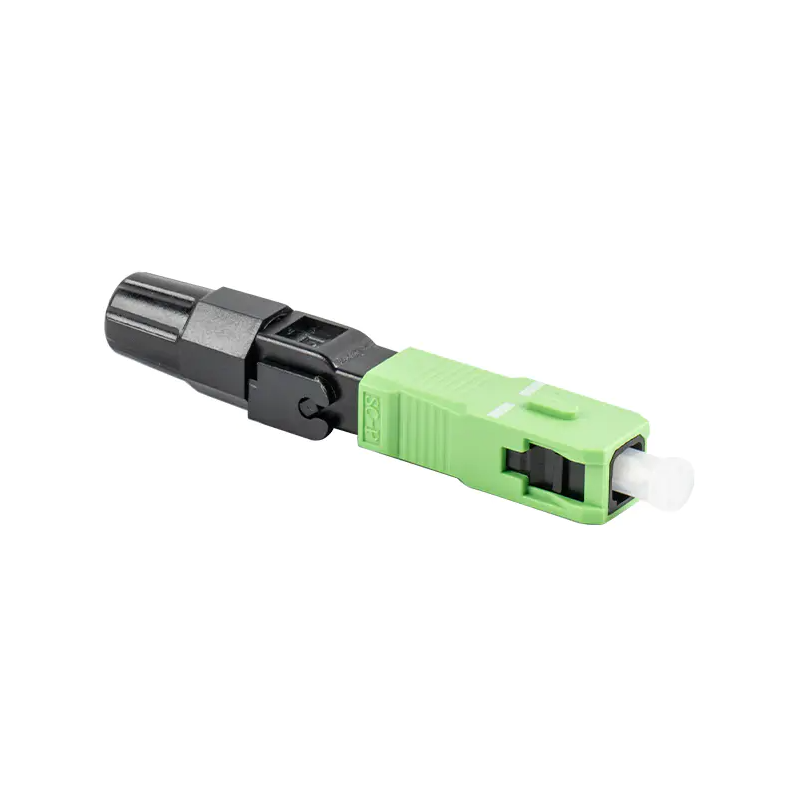

Um Conector rápido de fibra óptica , comumente referido como "conector de emenda a frio" na indústria, é um conector pré-polido de fábrica. Ele contém uma fibra pré-instalada e um gel correspondente ao índice de refração. Durante a instalação, a fibra preparada é simplesmente inserida em sua ranhura em V para conexão mecânica. É amplamente utilizado em divisores ópticos, quadros de distribuição e terminais ONU.
Ferramentas necessárias antes da instalação
Antes de começar, certifique-se de ter as seguintes ferramentas profissionais para garantir a qualidade da conexão:
- Alicate/descascador de fio Miller: Usado para descascar o revestimento de fibra.
- Decapador de fibra de comprimento fixo: Garante um comprimento preciso de decapagem de fibra.
- Cutelo de fibra: Uma ferramenta crítica que determina o nivelamento da face final da fibra.
- Toalhetes sem fiapos e álcool (99% de pureza ou superior): Usados para limpar completamente o núcleo da fibra.
- Caneta de luz vermelha (opcional): Usada para testar a continuidade da conexão.
Etapas detalhadas de instalação
1. Inserindo a tampa traseira e retirando a fibra
Primeiro, pré-insira o conector rápido de fibra óptica tampa da cauda na fibra. Em seguida, use um removedor de fibra de comprimento fixo para retirar a capa externa e o revestimento da fibra. O padrão é retirar aproximadamente 50 mm da capa protetora externa, expondo cerca de 20 mm de fibra nua (o comprimento específico depende das instruções da marca do conector).
2. Limpando a fibra
Este é o passo mais facilmente esquecido, mas o mais importante. Use um pano sem fiapos embebido em álcool para limpar vigorosamente a fibra exposta. Um som de “guincho” indica que está limpo. Não toque novamente na fibra limpa com as mãos.
3. Clivagem precisa
Coloque a fibra na ranhura guia do cutelo. Conector rápido de fibra ópticas têm requisitos rigorosos para o comprimento de clivagem (geralmente o comprimento da fibra nua é de 10 a 12 mm). Certifique-se de que a face final esteja plana e sem rebarbas.
4. Inserção e Travamento Mecânico
Insira lentamente a fibra óptica no corpo do conector até que a fibra mostre um leve arco. Isto indica que o núcleo da fibra está em contato próximo com a fibra pré-instalada. Neste ponto, pressione a tampa de travamento superior (parte de crimpagem) para prender a fibra.
5. Conjunto de Habitação
Empurre a tampa traseira para trás e aperte-a, em seguida, conecte o alojamento do conector. Neste ponto, uma caneta de luz vermelha pode ser usada para iluminar a outra extremidade para verificar se há vazamento de luz no ponto de conexão. Nenhum vazamento de luz indica uma conexão bem-sucedida.
Dicas para melhorar a taxa de sucesso da conexão
- Mantenha um ambiente limpo: A poeira é o maior inimigo dos conectores rápidos de fibra óptica e levará diretamente à perda excessiva de inserção.
- Precisão de corte: Se o teste revelar alta atenuação, isso geralmente é causado por uma face final de corte irregular. Recomenda-se recortar.
- Não use força excessiva: Ao inserir a fibra óptica, use força suave para evitar quebrar o núcleo da fibra ou danificar a ranhura em V interna.
Dominar as técnicas de instalação de conectores rápidos de fibra óptica pode não apenas melhorar a eficiência da construção, mas também reduzir significativamente os custos de manutenção das redes de fibra óptica.
