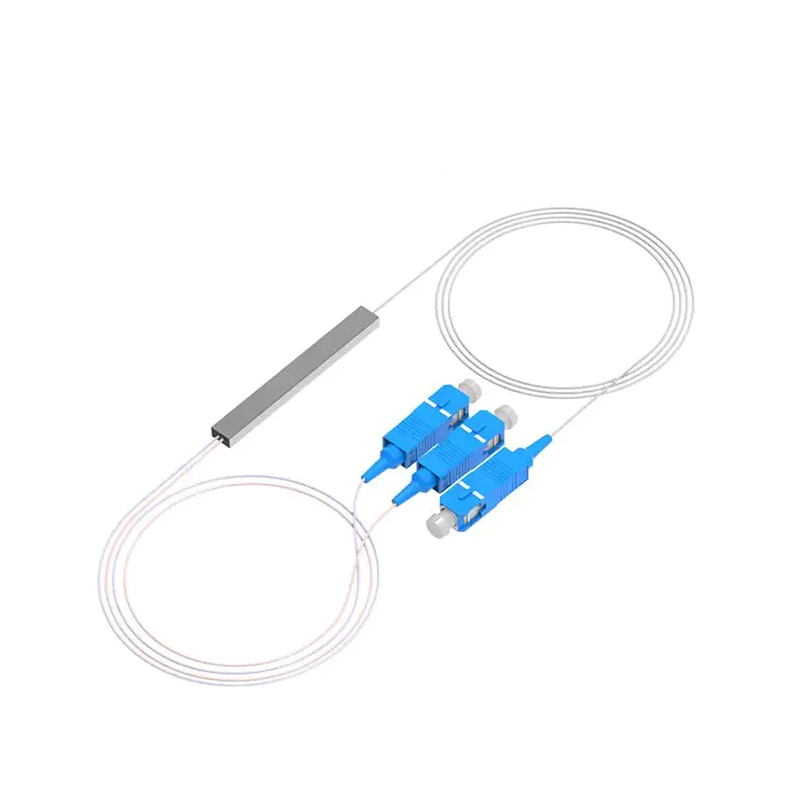

Um divisor PLC de fibra óptica (Planar Lightwave Circuit Splitter) é um dispositivo óptico passivo baseado na tecnologia de guia de onda óptico planar. Seu princípio central é: ao gravar caminhos de guia de ondas ópticos precisos em um substrato de quartzo, o sinal óptico de entrada é dividido uniformemente em múltiplas portas de saída de acordo com uma proporção predeterminada (por exemplo, 1:4, 1:8, 1:32, etc.) usando os efeitos de acoplamento e distribuição da luz.
Este processo depende principalmente da rede de estrutura ramificada em forma de Y dentro do chip. O sinal óptico se propaga no guia de ondas, passando por uma série de unidades de divisão para obter uma distribuição uniforme de energia. Comparado com divisores cônicos bicônicos fundidos tradicionais, divisor PLC de fibra ópticas têm vantagens significativas, como alta precisão de divisão, adaptabilidade de amplo comprimento de onda, forte estabilidade e tamanho compacto.
I. Tecnologia Central: Como funciona um guia de ondas óptico planar?
O processo de fabricação de divisor PLC de fibra ópticas é semelhante ao dos chips semicondutores. Suas principais tecnologias incluem:
- Materiais e Deposição: Um waveguide layer with a higher refractive index is formed on a silicon or quartz substrate using methods such as chemical vapor deposition.
- Fotolitografia e Gravura: O padrão de guia de ondas projetado (principalmente matrizes ramificadas em forma de Y) é transferido para a camada de guia de ondas usando fotolitografia, e canais físicos são formados por gravação.
- Acoplamento e embalagem: O chip PLC fabricado é alinhado com precisão e acoplado permanentemente aos conjuntos de fibra óptica de entrada/saída para garantir a transmissão eficiente de sinais ópticos.
A chave para todo o processo é conseguir uma divisão óptica de baixa perda e alta consistência, garantindo uma distribuição de energia óptica altamente uniforme em cada porta de saída.
II. Principais Vantagens e Cenários de Aplicação
Os divisores ópticos PLC tornaram-se a escolha principal para redes ópticas modernas devido às suas múltiplas vantagens de desempenho:
- Divisão Uniforme: A potência óptica de entrada é distribuída uniformemente, resultando em alta precisão de taxa de divisão.
- Insensibilidade ao comprimento de onda: Desempenho estável em uma ampla faixa de comprimento de onda de 1260 nm ~ 1650 nm, adequado para vários padrões de comunicação.
- Compacto e estável: O design baseado em chip resulta em tamanho pequeno, insensibilidade a mudanças de temperatura e vibrações ambientais e alta confiabilidade.
- Contagem alta de canais: Implementa facilmente a divisão de canal alto 1×N (por exemplo, 1×64, 1×128).
Principais áreas de aplicação:
- Redes de fibra para casa (FTTH): Em Redes Ópticas Passivas (PON), ele serve como dispositivo de divisão central na Rede de Distribuição Óptica (ODN), distribuindo sinais do escritório central para vários usuários finais.
- Interconexões de data center: Usado para distribuição de sinal em backplanes ópticos e links de interconexão óptica.
- Sistemas CATV: Permite a distribuição multiponto de sinais ópticos de vídeo.
- Teste e detecção: Usado como unidade de distribuição de caminho óptico em equipamentos de teste de fibra óptica e redes de sensores distribuídas.
III. Tendências de Desenvolvimento Futuro
Com a implantação do 5G, atualizações de redes ópticas de gigabit e o aumento no tráfego do data center, o divisor PLC de fibra óptica mercado continua a crescer. Os futuros desenvolvimentos tecnológicos centrar-se-ão em:
- Maior integração: Desenvolver chips com mais ramificações (por exemplo, 1×256) e integrá-los com funções como multiplexação por divisão de comprimento de onda (WDM) em um único módulo.
- Miniaturização e baixo custo: Melhorar processos para reduzir ainda mais o tamanho do dispositivo e diminuir os custos de produção.
- Gestão inteligente: Explorar a integração com funções de monitoramento, como refletômetros ópticos no domínio do tempo (OTDR), para obter redes ODN inteligentes monitoráveis.
Os divisores PLC de fibra óptica, com suas capacidades de divisão estáveis e eficientes baseadas na tecnologia de guia de ondas ópticas planas, tornaram-se a pedra angular da construção de redes ópticas de banda larga de alta velocidade. A sua evolução tecnológica contínua apoiará fortemente o desenvolvimento futuro de redes totalmente ópticas rumo a maior capacidade e maior inteligência.
