OTDR

O equipamento de fibra óptica OTDR é um dispositivo profissional usado para testar e solucionar problemas de redes de fibra óptica.
Medição e posicionamento precisos: O equipamento de fibra óptica OTDR pode medir com precisão o comprimento, perda, eventos de reflexão e localização de pontos de falha de links de fibra óptica, injetando pulsos de luz e analisando os sinais retroespalhados e refletidos na fibra óptica. Esses recursos o tornam uma ferramenta fundamental para garantir a confiabilidade e o desempenho das redes de fibra óptica.

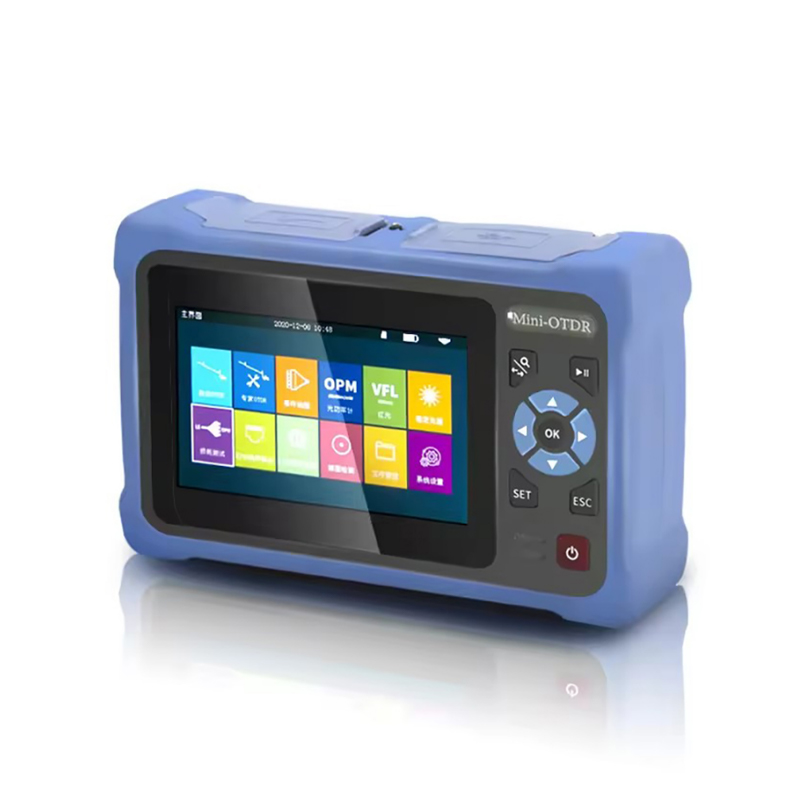

  • NK4000D NK4000D

    NK4000D

    O OTDR da série NK4000 adota uma tela de toque capacitiva de 4,3 polegadas. Ele integra 12 funç
SOBRE NÓS

é uma empresa que projeta, produz e vende uma gama completa de produtos de fibra óptica com serviços de alta qualidade e de primeira classe, o que nos permite atender a todas as demandas dos clientes e oferecer um serviço completo. Nossos produtos incluem conector rápido de fibra óptica, patch cord, divisor PLC, cabos, caixa de distribuição, fechamento de emenda e caixa terminal, etc.

Certificado
Notícias
OTDR Industry knowledge

O mecanismo de funcionamento do OTDR é semelhante ao do sistema de radar e realiza diagnóstico de link de fibra por meio de análise precisa no domínio do tempo óptico:

Sistema de emissão de pulso: OTDR possui uma fonte de laser altamente estável integrada, que emite pulsos de luz estreitos de comprimento de onda específico. A energia do pulso pode chegar a 100mW, a largura determina a resolução da distância do teste e a frequência de repetição (1kHz-50kHz) afeta a velocidade de medição. O sistema inteligente de controle de pulso pode otimizar automaticamente a combinação de parâmetros de acordo com a distância de teste.

Análise de retroespalhamento: Quando o pulso de luz é transmitido na fibra óptica, o espalhamento Rayleigh (cerca de 0,0001% da potência óptica total) será gerado e alguns fótons (cerca de -50dB a -80dB) retornarão ao longo do caminho original. OTDR captura esses sinais fracos por meio de um detector APD altamente sensível e registra com precisão seu tempo e intensidade de retorno. A intensidade da luz espalhada é proporcional ao coeficiente de atenuação da fibra óptica, e a perda entre quaisquer dois pontos pode ser calculada analisando a inclinação da curva de dispersão.

Detecção de evento de reflexão: Quando o pulso de luz encontra um conector, junta mecânica ou face final de fibra óptica, uma forte reflexão de Fresnel (mais de 1000 vezes mais forte que a dispersão) será gerada. Ao identificar esses picos de reflexão (faixa dinâmica de até 45dB), o OTDR pode localizar com precisão as posições de vários pontos de evento (precisão de ±0,5 metros) e calcular suas perdas de reflexão (precisão de ±0,1dB). Algoritmos especiais podem distinguir as diferentes características dos conectores ativos (forte reflexão) e pontos de fusão (sem reflexão).

Processamento inteligente de dados: O OTDR moderno usa tecnologia de processamento de sinal digital para melhorar a relação sinal-ruído por meio de médias múltiplas. Algoritmos de aprendizado de máquina podem identificar automaticamente mais de 20 tipos de eventos típicos (como perda de flexão, atenuação de pico de água, etc.) e gerar relatórios de teste profissionais. A função de teste de vários comprimentos de onda (sincronização de comprimento de onda duplo ou de três comprimentos de onda) pode avaliar de forma abrangente as características de dispersão e a atenuação dependente do comprimento de onda das fibras ópticas.
