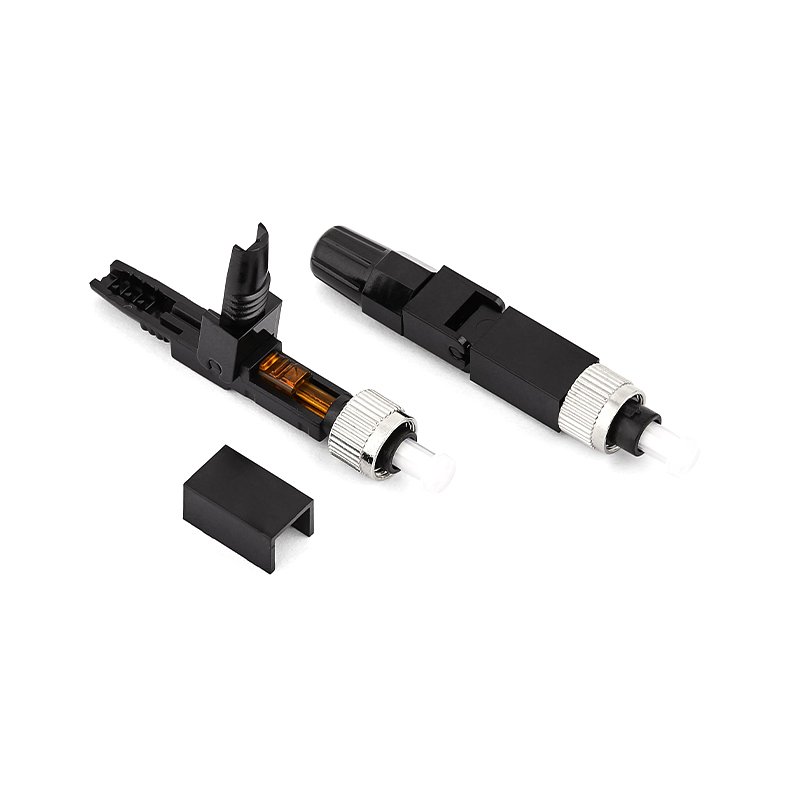

1. Quais são os conceitos centrais e componentes básicos do Conector rápido de fibra óptica série FC ?
O conector FC (Ferrule Connector) é um conector ativo de fibra óptica amplamente utilizado e seu componente principal é uma ponteira de cerâmica de precisão. A ponteira possui um microfuro pré-fabricado no centro para fixação precisa do núcleo de fibra nua.
O corpo do conector geralmente adota uma estrutura de rosca metálica, que é travada com o adaptador por rotação e possui excelente estabilidade mecânica e desempenho repetido de conexão e desconexão.
A face final do conector precisa ser estritamente polida (PC/UPC/APC comum) para garantir que o sinal óptico tenha a menor perda e a reflexão de retorno seja minimizada durante o acoplamento. A face final do APC possui um design chanfrado de 8 graus, o que reduz significativamente a perda de retorno, especialmente para sistemas sensíveis à reflexão.
A função principal é obter uma conexão física rápida, de baixa perda e altamente confiável entre duas fibras ópticas ou entre uma fibra óptica e uma porta de dispositivo, o que constitui uma parte indispensável de um canal óptico completo.
2. Quais são os principais indicadores de desempenho dos conectores FC e a base técnica para alcançar conexões de alta qualidade?
A perda de inserção (IL) e a perda de retorno (RL) são os principais indicadores para medir o desempenho do conector. Conectores FC de alta qualidade exigem um valor IL inferior a 0,3dB, e valores RL geralmente requerem UPC>50dB, APC>60dB ou até mais. Isto requer que a concentricidade da ponteira, o raio de curvatura da face final e a precisão do alinhamento da fibra sejam controlados no nível do mícron.
A tolerância geométrica, a dureza e a resistência ao desgaste da ponteira cerâmica de precisão (feita principalmente de óxido de zircônio) são o núcleo para garantir uma conexão estável a longo prazo. O diâmetro interno da ponteira e o diâmetro do revestimento de fibra devem ser altamente compatíveis para garantir que a fibra seja posicionada com precisão no furo.
A estrutura de mola de alto desempenho fornece pressão axial estável para garantir que o conector esteja em contato físico próximo no adaptador. A resistência, a resistência à corrosão e a estabilidade mecânica a longo prazo do material do invólucro afetam diretamente a confiabilidade do conector em vários ambientes.
O controle preciso dos parâmetros geométricos da face final (raio de curvatura, deslocamento do vértice, altura da fibra) e o processo de polimento ultra-suave são a base física para alcançar baixa perda de inserção e perda de retorno ultra-alta.
3. Quais são os cenários típicos de aplicação e critérios de seleção dos conectores da série FC em redes de fibra óptica?
Os conectores FC são amplamente utilizados em pontos de conexão fixos com altos requisitos de confiabilidade, como linhas de cabos ópticos troncais, equipamentos de sala de equipamentos principais (como OLT, equipamentos de transmissão, amplificadores) e portas de instrumentos de teste devido à sua alta resistência e excelente tolerância à vibração proporcionada por sua estrutura de travamento de rosca metálica.
O tipo FC-APC é a interface de conexão preferida para nós ópticos CATV, sistemas de transmissão de RF analógicos e ambientes de teste de alta precisão devido às suas características de perda de retorno extremamente baixa, que podem efetivamente suprimir a interferência de sinais refletidos no desempenho do sistema.
Na fiação back-end de fibra para casa (FTTH) e no gerenciamento de quadros de distribuição de fibra óptica de alta densidade (ODF/DDF) em data centers, os conectores FC ocupam uma posição importante devido à sua confiabilidade e processos maduros de instalação e manutenção. Ao escolher, você precisa considerar fatores abrangentes como tipo de interface (UPC/APC), ambiente de aplicação (interno/externo) e número esperado de tempos de conexão e desconexão.
4. Como a Ningbo Goshining Communication Technology Co., Ltd. garante a alta qualidade e confiabilidade de seus conectores rápidos de fibra óptica da série FC?
Padrões de fabricação rígidos geram desempenho estável: a Ningbo Goshining Communication segue padrões de fabricação internos que são superiores às especificações gerais da indústria e passa por processos básicos, como seleção de ponteira cerâmica de precisão, corte de precisão, polimento de nível nano e inspeção completa de interferômetro tridimensional. Cada lote de produtos deve passar por testes rigorosos de perda de inserção, perda de retorno, intercambialidade, repetibilidade, vibração e adaptabilidade ambiental (ciclo de temperatura e umidade) para garantir que o desempenho dos produtos de fábrica seja estável e confiável, atendendo ou até mesmo excedendo padrões internacionais avançados, como Telcordia GR-326.
A solução completa integra profundamente as aplicações de conectores FC: Como fornecedora profissional de soluções e componentes de comunicação óptica, a Ningbo Goshining Communication fornece um serviço completo de cadeia de valor em torno de conectores FC. Começando pelo projeto da estrutura do conector e otimização da simulação óptica, ele se estende ao desenvolvimento de moldes, moldagem por injeção de precisão/processamento de metal, montagem automatizada, teste completo de parâmetros e embalagem de produto acabado e fornecimento de mercado, formando um circuito fechado eficiente. Essa integração garante a melhor adaptabilidade e consistência dos conectores FC em diferentes cenários de aplicação, como quadros de distribuição óptica, jumpers de teste e pigtails de equipamentos.
A personalização atende a diversas necessidades: A Ningbo Goshining Communication possui recursos flexíveis de personalização para compreender a singularidade de diferentes clientes e cenários de aplicação. De acordo com as necessidades específicas dos clientes, ele pode ajustar as principais especificações dos conectores FC (como valor alvo de perda específico, nível de vida do plug-in), adaptar-se a tipos especiais de cabos ópticos ou materiais de revestimento, otimizar formas de embalagem (única, a granel, bobina) e fornecer logotipos de marca exclusivos (OEM/ODM) para garantir que o produto seja perfeitamente integrado à arquitetura do sistema e aos processos de negócios do cliente.
5. Em cenários de demanda específicos, quais são os principais aspectos do potencial de customização dos conectores da série FC?
A Ningbo Goshining Communication pode personalizar os materiais dos componentes do conector FC para ambientes de aplicação especiais (como muito frio, alta temperatura, alta umidade e cenários industriais altamente corrosivos), como o uso de revestimentos especiais de aço inoxidável e vedações de borracha resistentes às intempéries para melhorar a tolerância ambiental.
De acordo com os requisitos de densidade de fiação no local do cliente, jumpers de fibra FC de diferentes comprimentos, diferentes materiais de revestimento (LSZH/PVX, etc.) e diferentes resistências à tração podem ser personalizados para atender a restrições específicas de espaço de gabinete ou caminho de fiação.
Para instrumentos de teste de última geração ou interfaces de porta de equipamentos especiais, podemos fornecer conectores FC com perda ultrabaixa (como IL<0,15dB) e perda de retorno ultra-alta (como RL>65dB APC) para atender aos mais rigorosos requisitos de índice de desempenho.
Apoiamos os clientes a obter personalização profunda nas embalagens, incluindo, entre outros, design da caixa interna, tamanho da bobina, informações da etiqueta (incluindo código QR de rastreabilidade), logotipo da caixa externa, etc., para atender às necessidades de gerenciamento da cadeia de suprimentos e imagem da marca dos clientes.
