Divisor PLC de fibra óptica

Como um dos principais produtos da Ningbo Goshining Communication Technology Co., Ltd., o divisor PLC de fibra óptica (divisor de circuito de ondas luminosas planas) é um dispositivo óptico passivo desenvolvido com base na tecnologia de guia de ondas ópticas planas. É usado para distribuir uniformemente um único sinal óptico de entrada para várias portas de saída. É um componente chave em fibra para casa (FTTH), rede óptica passiva (PON) e rede de distribuição de sinal óptico de vários nós. Contando com as capacidades integradas da empresa de projetar, produzir e vender uma gama completa de produtos de fibra óptica, a Ningbo Goshining está empenhada em fornecer aos clientes divisores PLC de alta qualidade e alta confiabilidade e soluções de comunicação óptica completas para atender às diversas necessidades, desde acesso doméstico até redes de backbone.

Princípio de funcionamento
O divisor PLC usa processos semicondutores (como fotolitografia e gravação) para fazer estruturas de guias de onda micro-ópticas em substratos de quartzo. Depois que o sinal óptico de entrada entra no guia de onda do ramo tipo Y, a estrutura de divisão em cascata é usada para obter distribuição de potência óptica 1xN ou 2xN. O princípio de divisão é baseado no acoplamento de modo e na distribuição de energia do campo eletromagnético no guia de ondas. O design do divisor PLC da Ningbo Goshining otimiza os parâmetros da estrutura do guia de ondas para garantir a uniformidade e as características de baixa perda do desvio de sinal óptico, fornecendo distribuição de sinal óptico estável para FTTH, PON e outros cenários.

Estrutura central e embalagem

1. Chip de guia de onda óptico
Como componente principal, o chip de guia de ondas usa dióxido de silício de alta pureza (SiO₂) ou materiais poliméricos de alto desempenho e realiza a função de divisão de sinal óptico por meio de circuitos de guia de ondas ópticos planares precisos. Ningbo Goshining controla rigorosamente a pureza dos materiais do chip e a precisão da estrutura do guia de ondas para garantir a estabilidade do desempenho óptico e suportar a configuração flexível da taxa de divisão de 1x2 a 2x64.

2. Matriz de fibra
A extremidade de entrada/saída usa um conjunto de fibra monomodo organizado de alta precisão (geralmente fibra G.652.D), que é perfeitamente conectado ao chip do guia de ondas por meio de corte em ângulo de 8 graus e tecnologia de acoplamento de alta precisão. O processo de acoplamento desenvolvido pela empresa garante a precisão do alinhamento da fibra óptica e do guia de ondas, reduz a perda de inserção e melhora a consistência do produto.

3. Forma de embalagem
Ningbo Goshining oferece uma variedade de soluções de embalagem para atender às necessidades de diferentes cenários:
Micro embalagem (Micro): design de caixa ABS compacta, adequada para o interior da caixa de distribuição óptica;

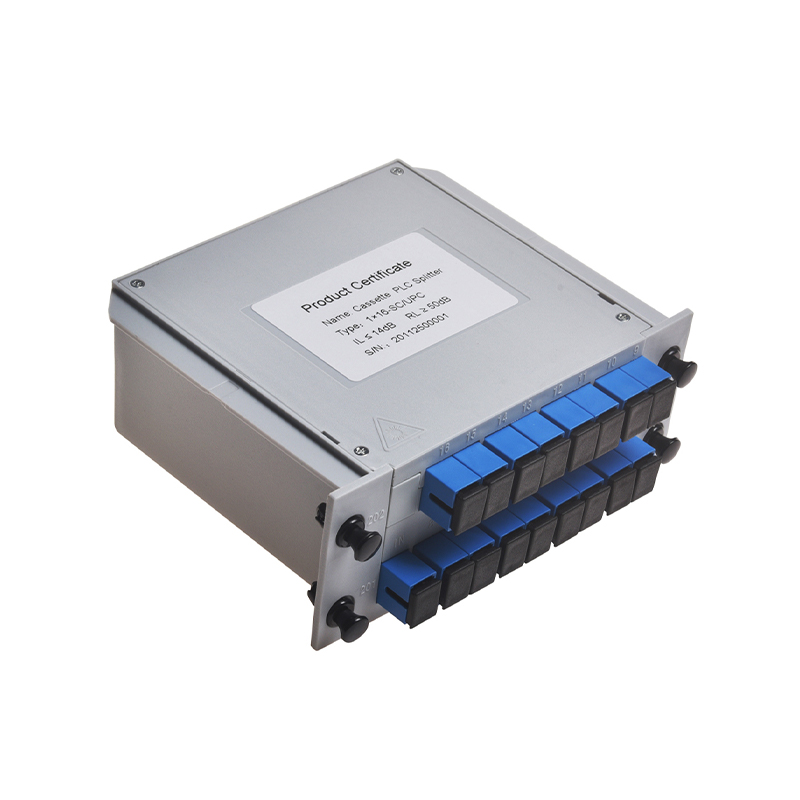

Embalagem Módulo/Plug-in (Módulo/Plug-in): módulo rack padrão 1U, fácil de instalar no rack ODF;
Embalagem em bandeja (Bandeja): adaptada para bandeja de emenda de fibra ou caixa de distribuição;
Embalagem em tubo de aço inoxidável (Blockless): design de alto nível de proteção, adequada para ambientes agressivos, como alta temperatura e alta umidade.
Todas as embalagens são preenchidas com silicone ou resina para aumentar a estabilidade mecânica e a tolerância ambiental.

Principais parâmetros de desempenho
O divisor PLC da Ningbo Goshining segue estritamente os padrões da indústria em termos de desempenho e otimiza os principais parâmetros com base nas necessidades do cliente:
Proporção de divisão: suporta configurações flexíveis como 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Comprimento de onda de trabalho: cobre janela única (1310/1490/1550nm), janela dupla (1310/1490nm, etc.) e banda completa (1260-1650nm);
Perda de inserção (IL): típica A faixa de valor é de 3,6dB (1x2) a 21,0dB (1x64), o que é melhor que a média do setor;
Uniformidade: A diferença na perda de inserção de cada porta de saída é ≤1,0dB, garantindo distribuição balanceada do sinal;
Perda de retorno (RL): ≥55dB, reduzindo a interferência de reflexão do sinal;
Perda dependente de polarização (PDL): ≤0,2dB, adaptando-se a diferentes entradas de estado de polarização;
Adaptabilidade ambiental: temperatura de operação -40°C a 85°C, temperatura de armazenamento na mesma faixa, atendendo aos requisitos de aplicação industrial.
Principais cenários de aplicação
Contando com as vantagens de uma gama completa de produtos de fibra óptica, os divisores PLC da Ningbo Goshining são amplamente utilizados nos seguintes cenários:

Rede FTTH: distribui o sinal tronco de fibra óptica para múltiplos terminais de usuários (ONT/ONU) no ponto de distribuição óptica (ODP);
Sistema PON: suporta ramificação de sinal óptico de EPON, GPON, XG-PON, NG-PON2 e outras tecnologias;
Rede óptica CATV: realiza distribuição multicanal de sinais de transmissão downstream;
Sistema de detecção de fibra óptica: suporta coleta e distribuição de sinal multiponto;
Rede de data center/empresa: adapte-se às necessidades de fiação de cabos ópticos de LAN e de edifícios.
Além disso, a empresa oferece serviços customizados, que podem ajustar a taxa de divisão, forma de embalagem ou integrar outros componentes de fibra óptica (como conectores rápidos, jumpers) de acordo com as necessidades especiais do cliente para ajudar a criar produtos de marca própria.

Pontos-chave do processo de fabricação
A produção do divisor PLC da Ningbo Goshining segue um rigoroso processo de controle de qualidade:
Deposição de wafer: crescimento de uma camada de guia de onda de sílica de alta pureza em um substrato de silício;
Fotolitografia e gravação: formação de um padrão de guia de ondas predefinido por meio de exposição UV e gravação de íons reativos (RIE);
Tratamento de recozimento: otimizando as propriedades ópticas do guia de ondas e reduzindo a perda de transmissão;
Retificação e polimento da face final: garantindo o nivelamento e verticalidade da face final do guia de ondas e melhorando a eficiência do acoplamento;
Acoplamento de alinhamento de matriz de fibra: usando equipamentos de alta precisão para obter alinhamento preciso e ligação permanente da fibra óptica e da face final do guia de onda;
Testes de desempenho: testes abrangentes de parâmetros-chave como perda de inserção, uniformidade e perda de retorno;
Proteção da embalagem: montagem da carcaça e preenchimento com cola protetora e aprovação em testes de confiabilidade ambiental, como ciclagem de temperatura e vibração.

Considerações de seleção
Proporção de ramificação: determinada de acordo com o número de usuários da rede ou nós de ramificação (como 1x32, 2x64).
Comprimento de onda de trabalho: Combine o comprimento de onda usado pelo sistema (janela única/dupla/tripla).
Perda de inserção: precisa ser incluída no orçamento de energia do link e selecionar produtos que atendam aos requisitos de margem do sistema.
Forma de embalagem: Selecione micro, plug-in, bandeja ou tubo de aço inoxidável de acordo com o ambiente de instalação (caixa de fiação/rack/externo).
Temperatura operacional: Escolha entre faixas de temperatura comercial ou industrial dependendo do ambiente de implantação (interno/externo).
Conformidade com os padrões Confirme a conformidade com os padrões do setor (por exemplo, IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
