Divisor PLC de fibra óptica de caixa ABS

Como fornecedora líder de soluções de fibra óptica ponta a ponta, a Ningbo Goshining Communication Technology Co., Ltd. é especializada em projetar e fabricar divisores PLC de alto desempenho, como o Divisor de fibra óptica PLC caixa ABS .

O Divisor de Fibra Óptica ABS Box PLC é um dispositivo óptico passivo baseado na tecnologia de guia de ondas de luz planar (PLC), embalado em uma caixa de plástico de engenharia ABS (copolímero de acrilonitrila-butadieno-estireno). Sua função principal é distribuir um sinal óptico de entrada para múltiplas portas de saída em uma proporção específica (como 1xN ou 2xN) para obter distribuição uniforme de potência óptica. É um componente chave em redes ópticas passivas (PON), como fibra para casa (FTTH) e fibra para edifício (FTTB).

1. Estrutura e embalagem
Material da carcaça: Plástico de engenharia ABS. Este material possui as características de boa resistência mecânica, peso leve, resistência à corrosão, resistência à fissuração por tensão ambiental, excelente desempenho de isolamento e alta relação custo-benefício.
Estrutura interna: Contém chip divisor PLC (geralmente substrato de quartzo), matriz de fibra de entrada/saída (geralmente fibra nua ou pigtail de conector) e alinhamento óptico de precisão e estrutura de fixação.
Embalagem: Adota um design tipo caixa para fornecer proteção física aos componentes ópticos internos e possui pontos de instalação e fixação (como orelhas de montagem e orifícios para parafusos), o que é conveniente para instalação e fixação em locais como caixas de junção de cabos ópticos, quadros de distribuição e caixas divisoras.

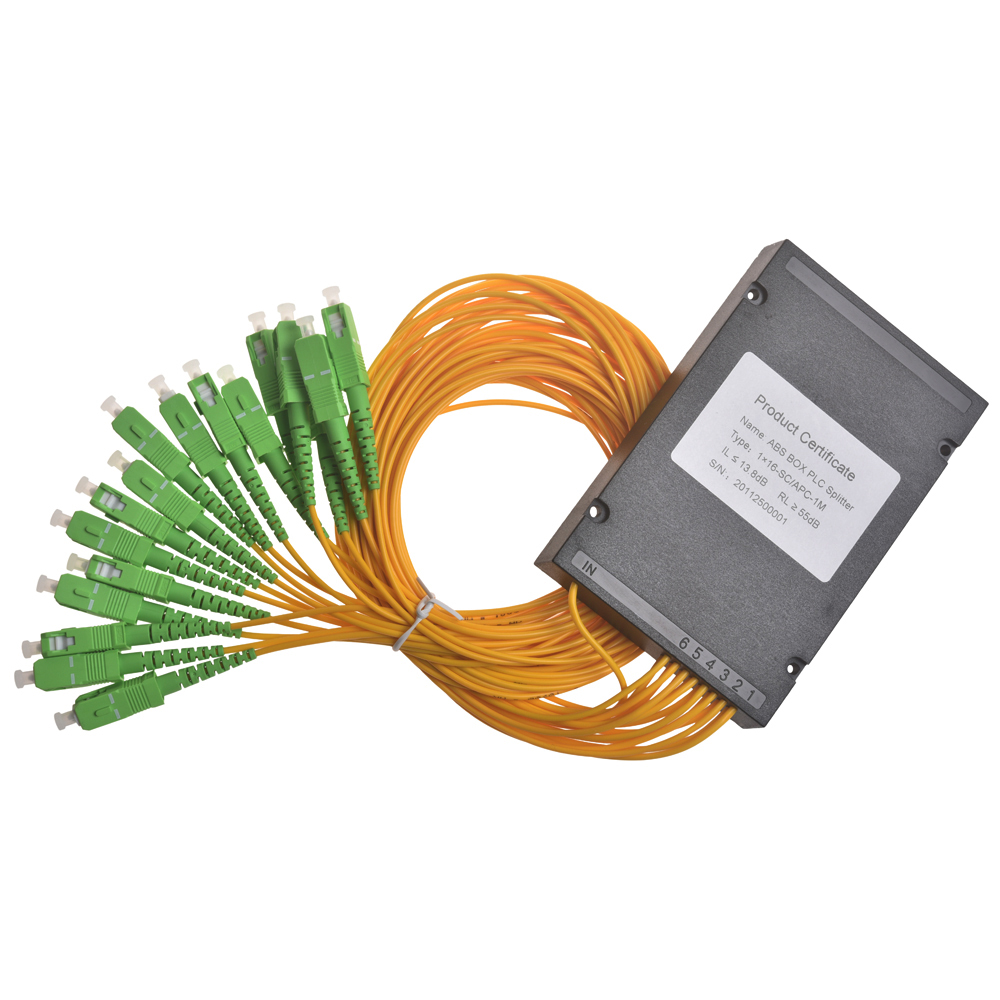

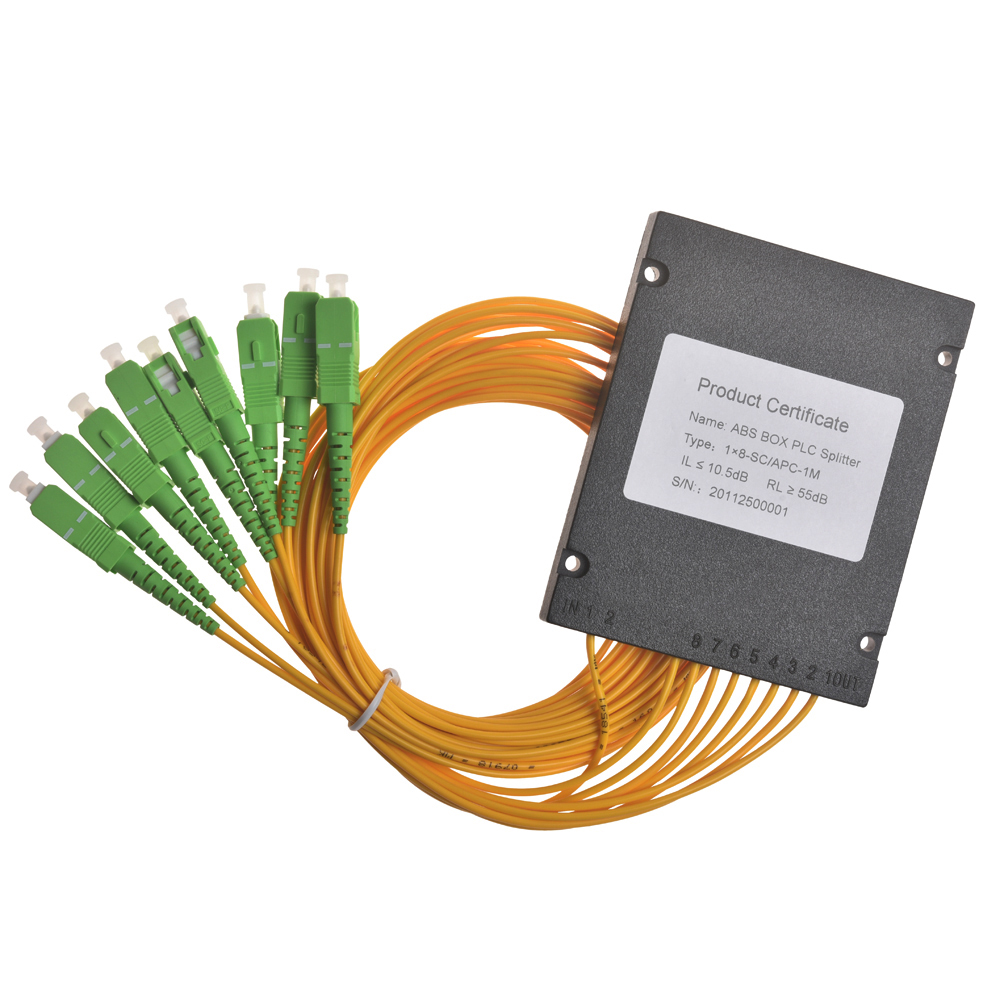

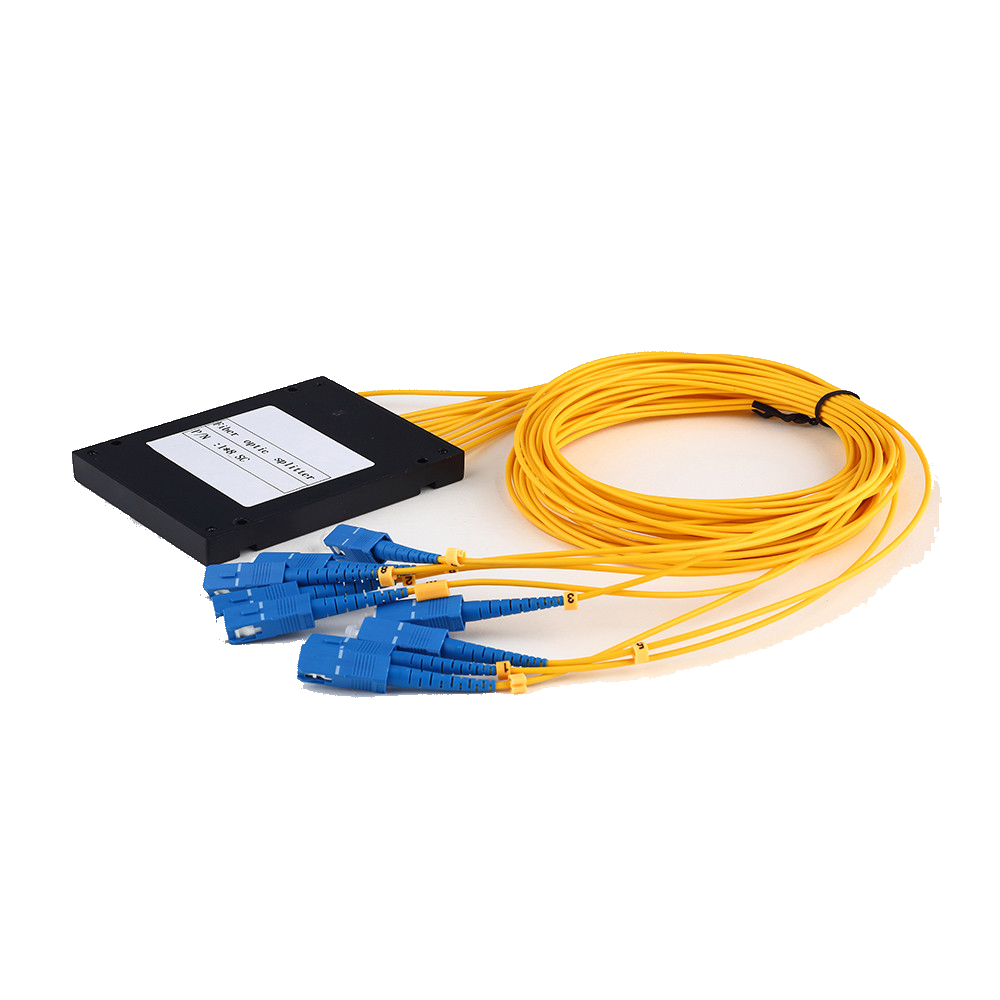

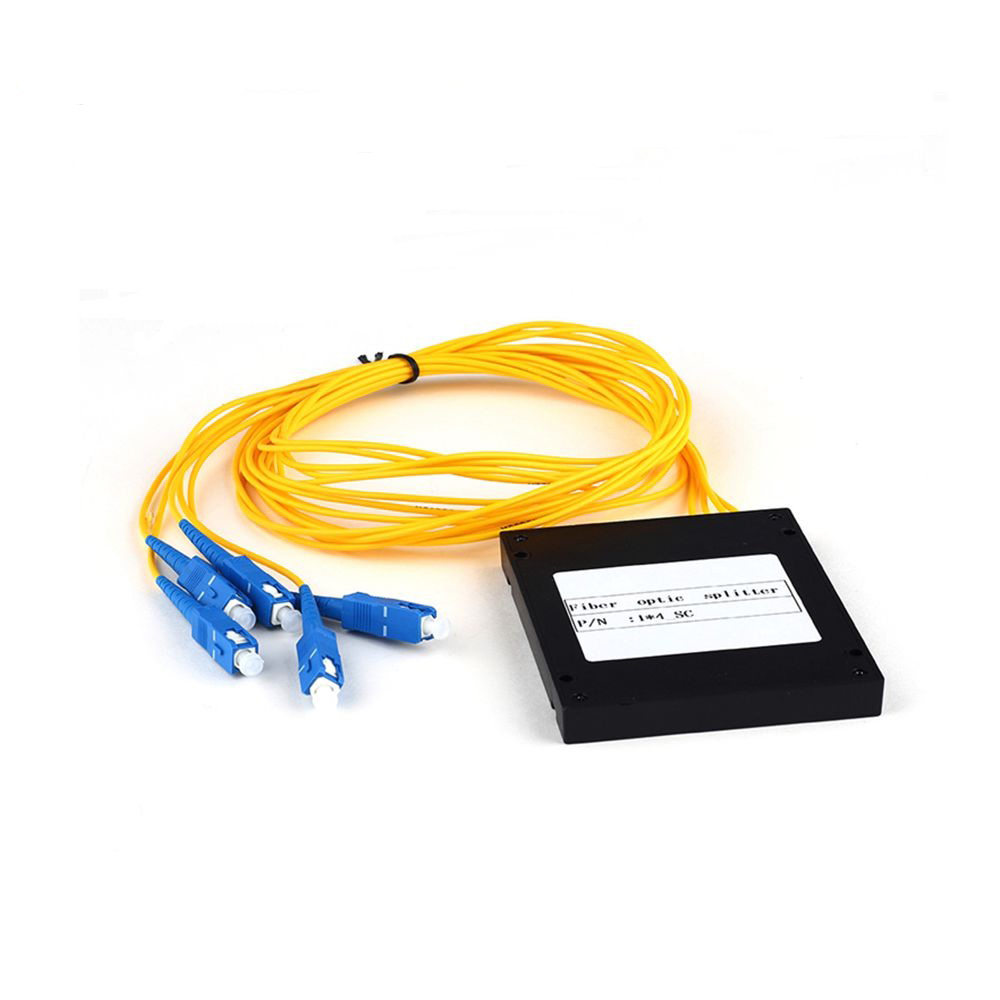

Configuração de porta: Os tipos de porta comuns incluem portas de adaptador (como SC/APC, SC/UPC, LC/APC, LC/UPC) ou tranças de fibra (como fibra com buffer apertado de 900 μm ou cabo óptico de 2,0/3,0 mm). As proporções de divisão típicas são 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x4, 2x8, 2x16, 2x32, 2x64, etc.

2. Tecnologia central: Guia de ondas de luz planar (PLC)
Ningbo Goshining utiliza processos avançados de semicondutores para fabricar divisores PLC com:
Os divisores PLC usam processos semicondutores (como fotolitografia e gravação) para criar caminhos de guia de ondas ópticos precisos em substratos de quartzo.
O sinal óptico de entrada sofre divisão multinível através da estrutura do guia de ondas para obter distribuição uniforme de potência óptica em múltiplas portas de saída.
Em comparação com o divisor cônico fundido (FBT), a tecnologia PLC tem as vantagens de boa uniformidade de divisão, baixa perda relacionada ao comprimento de onda, ampla largura de banda de trabalho (cobrindo 1260nm a 1650nm), boa consistência de canal, alta estabilidade e adequação para divisão de alta densidade (como 1x32, 1x64).

3. Principais parâmetros de desempenho
Todos os divisores PLC Goshining passam por testes rigorosos para atender aos padrões do setor:
Comprimento de onda operacional: Geralmente projetado para a banda de 1260 nm a 1650 nm, compatível com os comprimentos de onda de 1310 nm, 1490 nm e 1550 nm usados em sistemas PON.
Perda de inserção: refere-se à atenuação de potência gerada após o sinal óptico passar pelo divisor. O valor típico aumenta com o aumento da taxa de divisão (por exemplo: 1x8 é cerca de 10,7dB ± 0,8dB, 1x32 é cerca de 17,5dB ± 1,5dB).
Uniformidade: refere-se à diferença máxima na perda de inserção entre cada porta de saída. Os valores típicos são geralmente inferiores a 1,0dB (para 1xN) ou inferiores a 1,5dB (para 2xN).
Perda dependente de polarização: Alteração da perda de inserção devido à alteração do estado de polarização. O valor típico é inferior a 0,3dB.
Diretividade: O grau em que a luz do sinal da porta de entrada vaza para outras portas de entrada. O valor típico é superior a 55dB.
Perda de retorno: Um parâmetro que mede o tamanho da luz refletida do dispositivo. Ao utilizar conector tipo APC, o valor típico é superior a 60dB; ao usar conector tipo UPC, o valor típico é maior que 50dB.
Faixa de temperatura operacional: Normalmente -40°C a 85°C, atendendo aos requisitos da maioria dos ambientes de aplicação internos e externos.
Faixa de temperatura de armazenamento: Normalmente -40°C a 85°C.

4. Principais cenários de aplicação
Fibra para casa/edifício/nó: Como um divisor óptico central em redes FTTH/FTTB/FTTC, ele é implantado no ponto de distribuição óptica (como caixa de conexão cruzada óptica, caixa divisora e quadro de distribuição) entre o terminal de linha óptica (OLT) e o terminal de rede óptica (ONT/ONU).
Rede óptica passiva: Amplamente utilizada em sistemas PON padrão como BPON, GPON, EPON, 10G PON (XG-PON, XGS-PON, 10G-EPON).
Teste de fibra: Usado para simular a perda de divisão óptica no link real em testes de laboratório ou de campo.
Rede de TV a cabo: Transmite sinais de vídeo RF em redes híbridas de fibra coaxial (HFC).
Sistema de antena distribuída: Usado para distribuir sinais ópticos para múltiplas unidades de antena remotas.

5. Precauções de instalação e uso
Limpeza: Certifique-se de limpar a face final do conector de fibra antes da instalação para evitar contaminação por poeira e perdas adicionais.
Raio de curvatura: Evite curvatura excessiva do pigtail ou cabo de fibra e mantenha-o maior que o raio de curvatura mínimo (geralmente 10-20 vezes o diâmetro do cabo).
Tensão: Evite aplicar força de tração excessiva ou pressão lateral no pigtail ou no cabo.
Proteção ambiental: Embora o invólucro ABS tenha certas capacidades de proteção, ainda é necessário garantir que o divisor seja colocado em uma caixa selada e à prova d'água quando instalado ao ar livre ou em ambientes agressivos.
Correspondência do adaptador: Certifique-se de que o tipo de adaptador da porta do divisor (como SC, LC) e o método de retificação da face final (como UPC, APC) sejam totalmente compatíveis com o jumper de fibra conectado.
