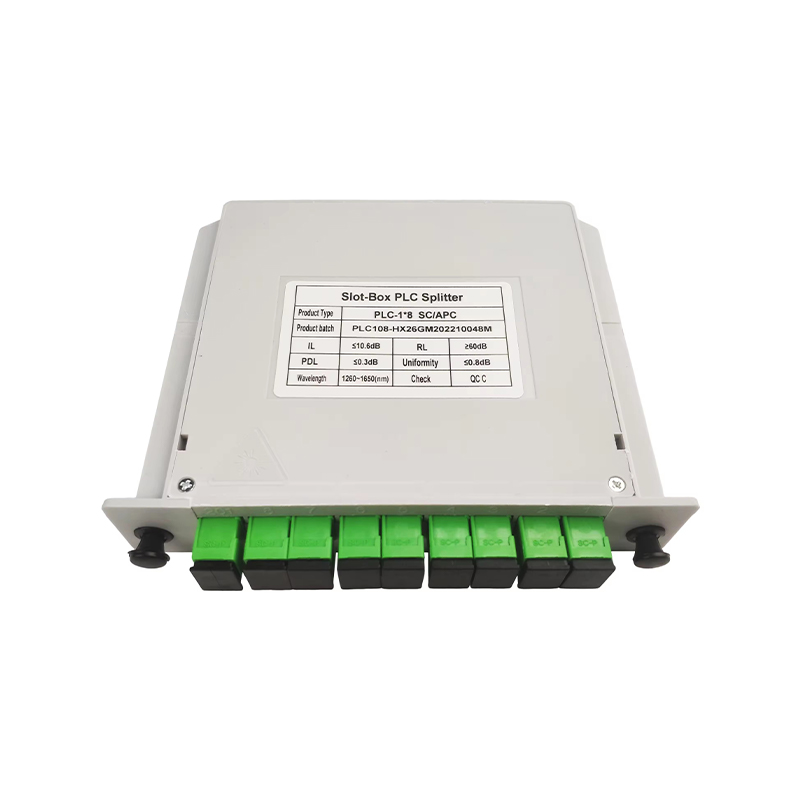

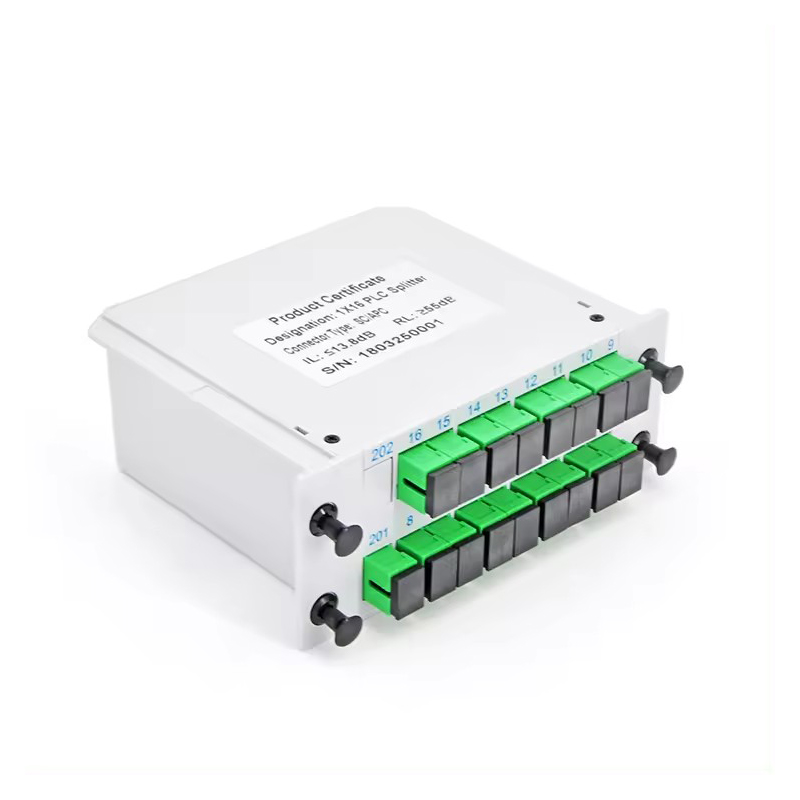

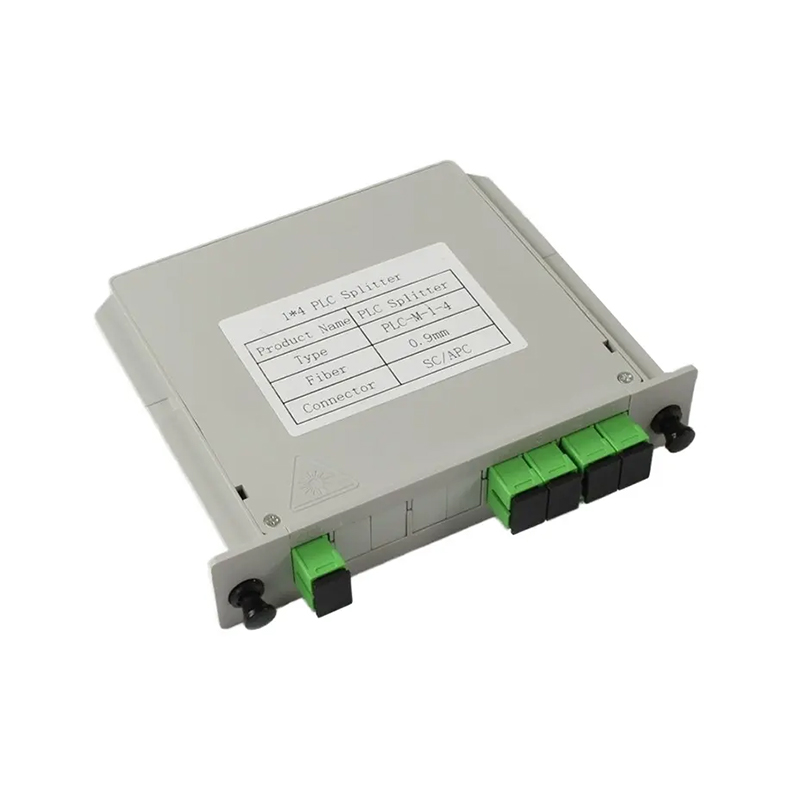

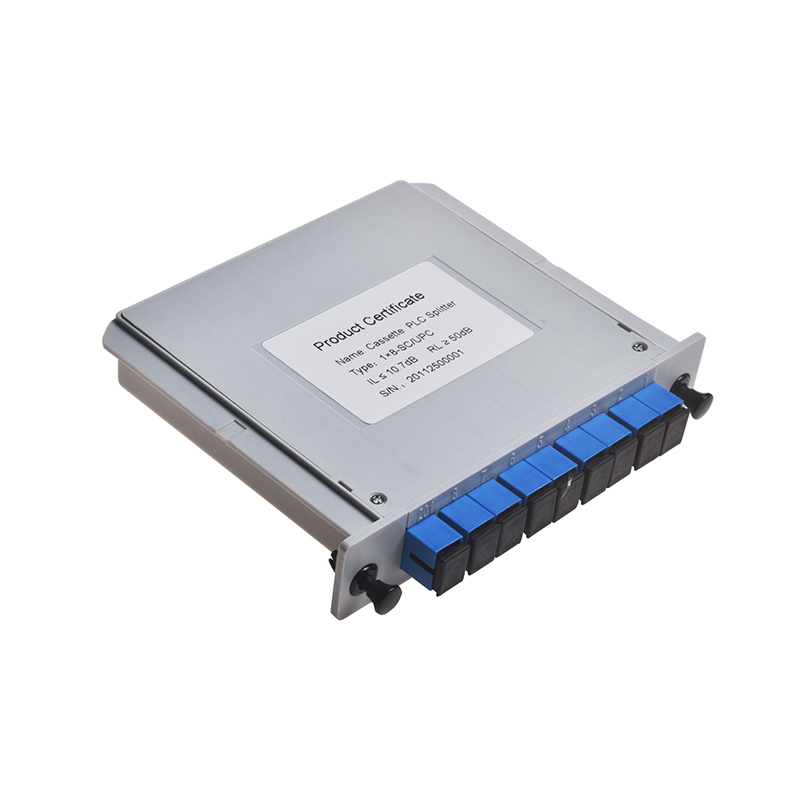

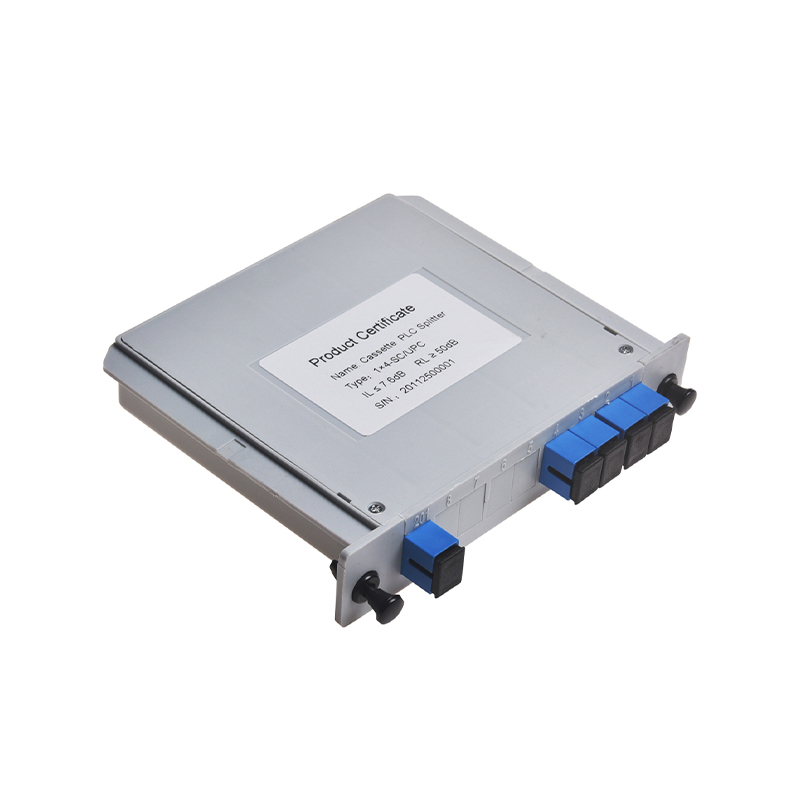

Divisor PLC de fibra óptica de cassete LGX

O divisor PLC de fibra óptica LGX Cassette suporta uma variedade de tipos de fibra e tipos de conectores e é compatível com uma variedade de painéis padrão LGX, tornando-o extremamente flexível em data centers, redes de telecomunicações e redes de segurança.
O cassete LGX oferece uma variedade de taxas de divisão, suporta fibra monomodo ou multimodo e pode ser personalizado em comprimento e tipo de interface conforme necessário. Além disso, seu design modular torna a implantação e a expansão mais convenientes, adequadas para necessidades de redes de diferentes tamanhos.

SOBRE NÓS

é uma empresa que projeta, produz e vende uma gama completa de produtos de fibra óptica com serviços de alta qualidade e de primeira classe, o que nos permite atender a todas as demandas dos clientes e oferecer um serviço completo. Nossos produtos incluem conector rápido de fibra óptica, patch cord, divisor PLC, cabos, caixa de distribuição, fechamento de emenda e caixa terminal, etc.

Certificado
Notícias
  • Dec 05, 2025_Goshining

    Quais são as funções de uma caixa terminal de fibra óptica?

    Nas redes de comunicação modernas, um caixa terminal de fibra óptica (Caixa terminal de fibra óptica), também comumente conhecida como caixa de distribuição de fibra óptica, caixa de corredor de fibra óptica ou caixa divisora de f...
    Leia mais
  • Nov 28, 2025_Goshining

    Como reparar patch cords de fibra óptica?

    A comunicação por fibra óptica tornou-se a base da infraestrutura de rede moderna. Em toda a rede óptica, patch cords de fibra óptica são sem dúvida os componentes de conexão mais comuns e cruciais. No entanto, danos aos patch cor...
    Leia mais
  • Nov 14, 2025_Goshining

    O que é um conector rápido de fibra óptica?

    Na atual era da informação em rápido desenvolvimento, a comunicação por fibra óptica tornou-se uma tecnologia central para redes de backbone e de acesso. A rápida implantação e manutenção de redes de fibra óptica dependem fortemente de u...
    Leia mais
Divisor PLC de fibra óptica de cassete LGX Industry knowledge

Divisor PLC de fibra óptica de cassete LGX é um dispositivo óptico passivo baseado na tecnologia de guia de onda óptico planar (PLC), embalado em uma caixa modular de tamanho LGX (Lucent Gateway Exchange) padrão. Sua função principal é distribuir uniformemente a energia do sinal óptico de entrada para múltiplas portas de saída de acordo com a taxa de divisão predefinida, de modo a realizar a transmissão ponto a multiponto de sinais ópticos.

1. Tecnologia central: PLC
Princípio de funcionamento: Os caminhos de guia de onda óptico de precisão são feitos em um substrato de quartzo usando tecnologia de semicondutores. O sinal óptico de entrada é acoplado e dividido na área de divisão do guia de ondas.
Principais recursos:
Uniformidade dividida: A potência óptica de cada porta de saída é altamente consistente.
Insensibilidade ao comprimento de onda: pode funcionar de forma estável em uma ampla faixa de comprimento de onda de 1260 nm a 1650 nm (cobrindo a banda de comunicação principal da fibra óptica monomodo).
Alta estabilidade e confiabilidade: Estrutura de caminho totalmente em vidro, boa adaptabilidade ambiental e longa vida.
Compacidade: O chip é pequeno e fácil de obter embalagens integradas de alta densidade.

2. Características da embalagem da caixa LGX
A embalagem da caixa LGX (Lucent Gateway Exchange) é uma personificação importante da produção padronizada de Ningbo Goshining. Ele segue rigorosamente os padrões internacionais, como IEC 61754. A largura típica é um múltiplo de 1 polegada (25,4 mm) e pode ser perfeitamente adaptada ao painel adaptador LGX de quadros de distribuição de fibra óptica padrão (ODFs), caixas de distribuição (ODBs) e caixas de conexão cruzada (OCCs).
Tamanho padronizado: está em conformidade com as especificações do invólucro LGX definidas pela IEC 61754 e outros padrões (largura típica de múltiplos de 1 polegada/25,4 mm), fácil de instalar no painel adaptador universal LGX do quadro de distribuição de fibra óptica padrão (ODF), caixa de distribuição de fibra óptica (ODB), caixa de conexão cruzada de fibra óptica (OCC).
Design modular: A estrutura plug-and-play simplifica os processos de instalação, manutenção, expansão e gerenciamento portuário.
Proteção de porta: Fornece adaptadores (como SC, LC, FC, etc.) ou saídas pigtail para proteger eficazmente a face final do conector de fibra óptica.
Estrutura interna: Geralmente contém chip divisor PLC, matriz de fibra de entrada / saída (FA), cola correspondente, componentes de reforço, etc., encapsulados em um invólucro de metal ou plástico de alta resistência para garantir desempenho óptico e resistência mecânica.

3. Principais parâmetros técnicos
Ningbo Goshining oferece uma gama completa de proporções de ramificação de 1x2 a 1x64, 2x4 a 2x32 e pode personalizar produtos especiais de proporção de ramificação de acordo com as necessidades do cliente.
Os parâmetros a seguir são especificações típicas e os valores específicos dependem do modelo (proporção de ramificação, tipo de porta):
Proporção de ramificação - Comum: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; 2x4, 2x8, 2x16, 2x32, etc.
Comprimento de onda operacional - 1260nm ~ 1650nm (geralmente cobre a banda do sistema monomodo: banda O/E/S/C/L)
Perda de inserção (IL) - valor mínimo teórico desvio adicional de uniformidade de perda. Exemplo: o valor típico de 1x32 é cerca de 16,5dB ~ 17,5dB
Uniformidade – Caracteriza a diferença de perda de cada porta de saída. Exemplo: ≤ 1,0 dB (1xN)
Perda Dependente de Polarização - (PDL) ≤ 0,3 dB
Perda de diretividade/retorno - (RL) ≥ 55 dB (extremidade de entrada)
Temperatura operacional - 40°C ~ 85°C (padrão industrial)
Temperatura de armazenamento - -40°C ~ 85°C
Tipo de fibra - Fibra monomodo G.652.D
Tipo de adaptador - SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, etc.
Tamanho do pacote – Padrão LGX (por exemplo, 1U de altura pode acomodar vários módulos)

4. Cenários típicos de aplicação
Rede Óptica Passiva (PON): Nó divisor óptico central da rede FTTx (Fibra para Casa/Edifício/Nó) (por exemplo, distribuição de sinal entre OLT e múltiplos ONU/ONT).
Quadro/Caixa de Distribuição de Fibra (ODF/ODB): Distribuição e gerenciamento do caminho óptico interno da sala central de computadores e data center.
Fiber to the Antenna (FTTA): Divisão de sinal óptico em redes distribuídas de acesso sem fio (DAS) e redes fronthaul/midhaul 5G.
TV a cabo (CATV): Distribuição multiponto de sinais ópticos em redes HFC.
Teste e medição: Quando um único sinal de fonte de luz precisa ser distribuído para vários equipamentos de teste ou pontos de monitoramento ao mesmo tempo.

5. Seleção e pontos de instalação
Proporção de divisão: Determinada de acordo com a topologia da rede e o número de usuários finais.
Tipo de porta: Selecione um adaptador que corresponda ao conector de fibra existente (SC, LC, FC) e face final (UPC azul, APC verde) no sistema.
Ambiente de instalação: Confirme se o dispositivo (ODF/ODB) suporta a instalação do módulo cassete LGX padrão.
Gerenciamento de fibra: Preste atenção ao raio de curvatura da fibra (≥ 30 mm) durante a instalação para evitar flexão excessiva ou compressão das tranças.
Limpeza: Antes de instalar e conectar, ferramentas profissionais devem ser usadas para limpar a face final do conector de fibra e a porta do dispositivo.
