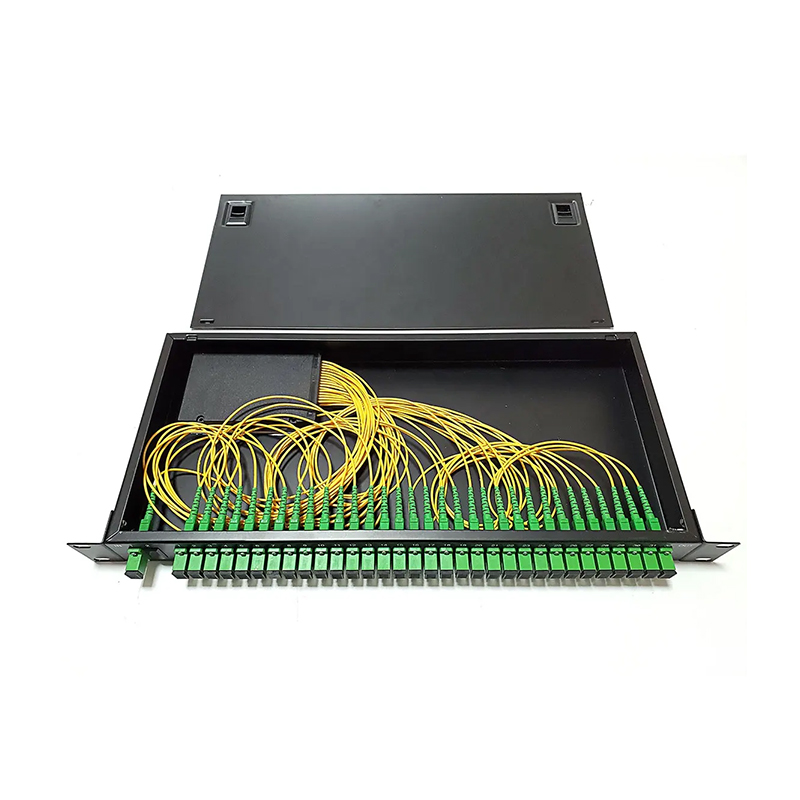

O PLC de fibra óptica montado em rack O divisor (guia de ondas óptico planar) é um dispositivo óptico passivo instalado em um rack de comunicação padrão de 19 polegadas. Sua função principal é dividir um único sinal óptico de entrada em várias portas de saída (como 1x4, 1x8, 1x16, 1x32, 1x64). Seu núcleo é baseado em circuitos de guia de ondas ópticos em um substrato de quartzo para obter divisão, com características de taxa de divisão precisa, insensibilidade ao comprimento de onda (1260-1650nm) e baixa perda relacionada à polarização.
1. Estrutura física e características
Invólucro: Um invólucro de metal com largura de rack padrão de 19 polegadas (geralmente 1U ou 2U de altura) com boa dissipação de calor e blindagem eletromagnética.
Design modular: Geralmente contém vários módulos divisores PLC independentes (como placa plug-in ou tipo bandeja), suportando configuração e expansão flexíveis.
Porta: As portas de entrada/saída são adaptadores de fibra óptica padrão (como SC/UPC, LC/UPC) localizados na parte frontal do painel para fácil operação. A configuração da porta está claramente marcada (como: IN, OUT1-OUTn).
Tipo pigtail: As conexões internas geralmente usam fibra monomodo resistente à flexão (como G.657.A1/A2).
Instalação: Fornece orelhas de montagem em rack que atendem ao padrão EIA-310-D e são fixadas em um gabinete/rack de comunicação de 19 polegadas com parafusos.
Vantagem Goshining: Configurações de porta personalizáveis e taxas de divisão para alinhar com sua topologia de rede.
2. Principais parâmetros de desempenho óptico
Proporção de divisão: Uma proporção de divisão clara (como 1:4, 1:32).
Comprimento de onda operacional: Geralmente suporta a faixa de 1260 nm a 1650 nm, cobrindo as principais janelas de comunicação da fibra monomodo (bandas O/E/S/C/L).
Perda de inserção: A atenuação inerente do sinal que passa pelo divisor. O valor típico aumenta com o aumento da taxa de divisão (por exemplo: 1x8 é cerca de 10,5dB ± 0,8dB).
Uniformidade: A diferença máxima na perda de inserção entre cada porta de saída (valor típico: ≤1,0dB).
Perda dependente da polarização: A alteração da perda causada pela mudança no estado de polarização da luz de entrada (valor típico: ≤0,2dB).
Diretividade: Isolamento entre porta de entrada e porta de saída (valor típico: ≥55dB).
Perda de retorno: Relação entre a potência óptica refletida na porta de entrada e a potência óptica incidente (valor típico para interface UPC: ≥50dB).
Faixa de temperatura operacional: Normalmente -40°C a 85°C (ou -5°C a 70°C).
Faixa de temperatura de armazenamento: Normalmente -40°C a 85°C.
Qualidade Goshining: Testes rigorosos garantem consistência e longevidade líderes do setor.
3. Principais vantagens
Integração de alta densidade: integre um grande número de portas de ramificação em um espaço de rack limitado para otimizar a utilização do espaço.
Gerenciamento centralizado: Facilita a fiação, a manutenção e o gerenciamento unificados em uma sala de máquinas central, quadro de distribuição óptica (ODF) ou estação base.
Alta confiabilidade: a tecnologia do chip PLC está madura, a estrutura é estável, não há peças móveis e a vida útil é longa.
Adaptabilidade ambiental: O invólucro robusto oferece boa proteção física e estabilidade de temperatura.
Boa consistência: a tecnologia PLC garante que a perda e a resposta do comprimento de onda de cada canal sejam altamente consistentes.
Ampla largura de banda de trabalho: Suporta comprimentos de onda de comunicação de fibra monomodo convencionais atuais e futuros.
4. Cenários típicos de aplicação
Fibra para casa (rede FTTH/PON): Realize a distribuição de sinal de uma única fibra alimentadora para vários usuários (ONU) no escritório central (lado OLT) ou ponto de distribuição óptica (ponto de ramificação óptica em ODN) (comumente usado 1310/1490/1550nm).
Transmissão óptica de TV a cabo (CATV): Distribua sinais de transmissão de downlink em nós ópticos (comumente usado 1550nm).
Rede local (LAN) de fibra óptica e data center: Usado para distribuição de sinal de backbone de fibras ópticas.
Sistema de antena distribuída (DAS): Distribui sinais de RF transportados opticamente para múltiplas antenas.
Teste e monitoramento: Distribua sinais para vários equipamentos de teste ou pontos de monitoramento ao mesmo tempo.
5. Considerações sobre instalação e implantação
Espaço do gabinete e dissipação de calor: Planeje espaço suficiente no rack (posição U) e certifique-se de que o gabinete esteja bem ventilado.
Gerenciamento de fibra: Use ferramentas como anéis de gerenciamento de cabos e calhas de fibra óptica para dispor os pigtails de entrada/saída de maneira ordenada para evitar curvatura excessiva (raio de curvatura ≥ 30 mm) e extrusão para evitar perdas ou danos adicionais. Reserve um comprimento de fibra adequado para operações de manutenção.
Limpeza da porta: Antes de instalar a conexão, use ferramentas profissionais de limpeza de fibra óptica para limpar a face final do conector de fibra óptica e o interior do adaptador divisor para evitar poluição por poeira que causa aumento de perda ou falha de conexão.
Operação de conexão: Alinhe o tipo de adaptador (como SC/LC) e o tipo de face final (como UPC/APC) para garantir que o plugue esteja totalmente inserido no adaptador e travado no lugar.
Identificação da etiqueta: Marque claramente a relação e a finalidade correspondentes das portas de entrada e saída para facilitar futuras manutenções e solução de problemas.
Verificação de teste: Após a instalação, use um medidor de potência óptica e uma fonte de luz estável para realizar um teste de perda de link ponta a ponta para verificar se o desempenho do divisor e o link geral atendem aos padrões.
6. Padrões e certificações relevantes
O design, production and testing of rack-mounted PLC splitters usually follow international and industry standards, including but not limited to:
Telcordia GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (série de normas)
IEC 61753-1 e IEC 61753-021-2/021-3
TIA/EIA-455-B (série FOTP)
ITU-T G.671
RoHS (Diretiva de Restrição de Substâncias Perigosas)
